Формирование отчета по ГОСТ

---

В верхней части над сценой есть кнопка, позволяющая создать отчёт. Нажимаем "Сформировать отчет" (рис. 1). Появляется окно “Формирование отчёта”. Результаты расчета можно сформировать в общий отчет, а также вывести раздельно.

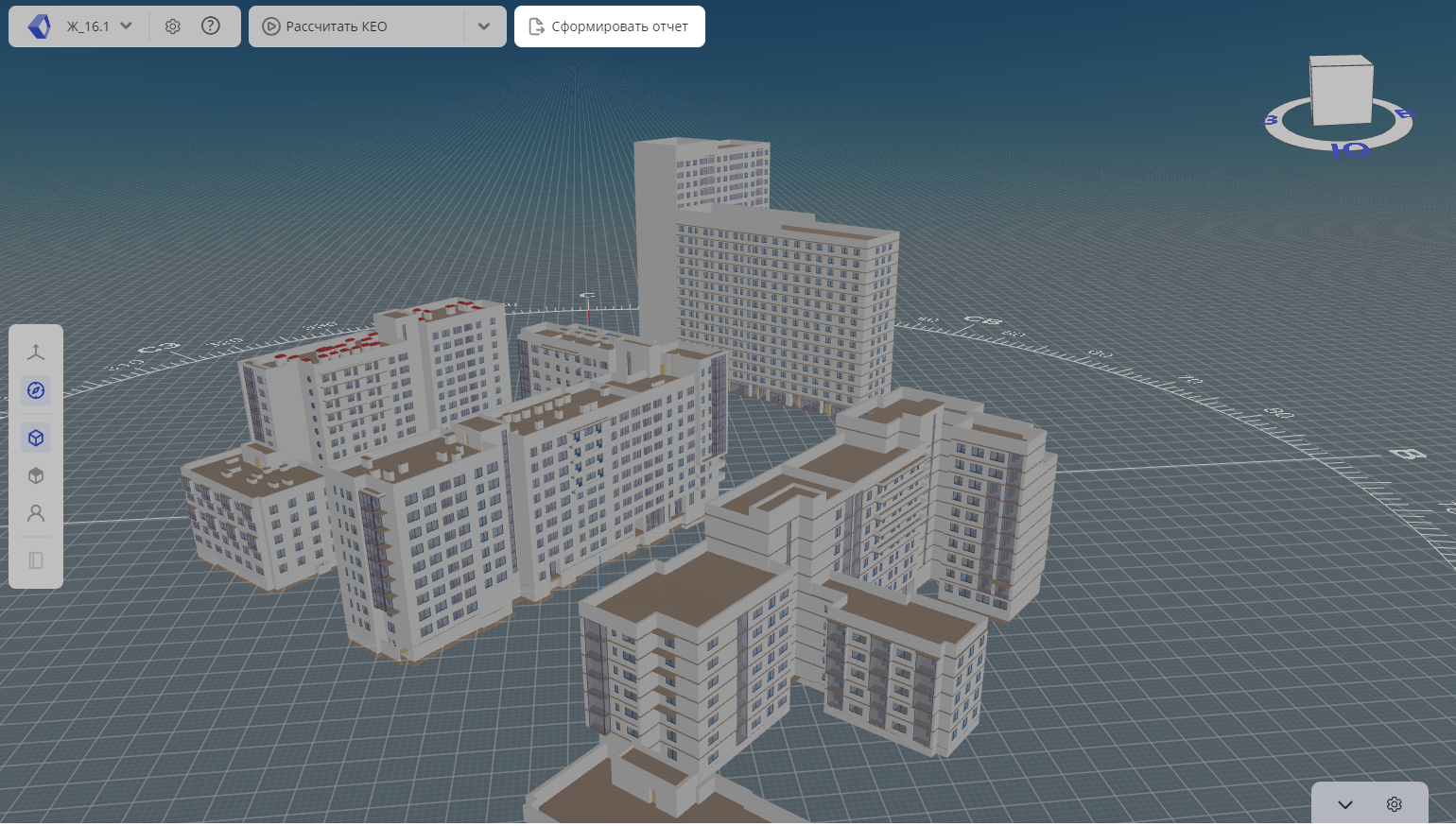

Рисунок 1 - Кнопка "Сформировать отчет"

К формированию, соответственно, доступны только опции, просчитанные вами в сервисе (рис. 2).

Сформируем общий отчет.

Выбираем пункты “Инсоляция зданий”, "Расчет КЕО" и "Инсоляция площадок".

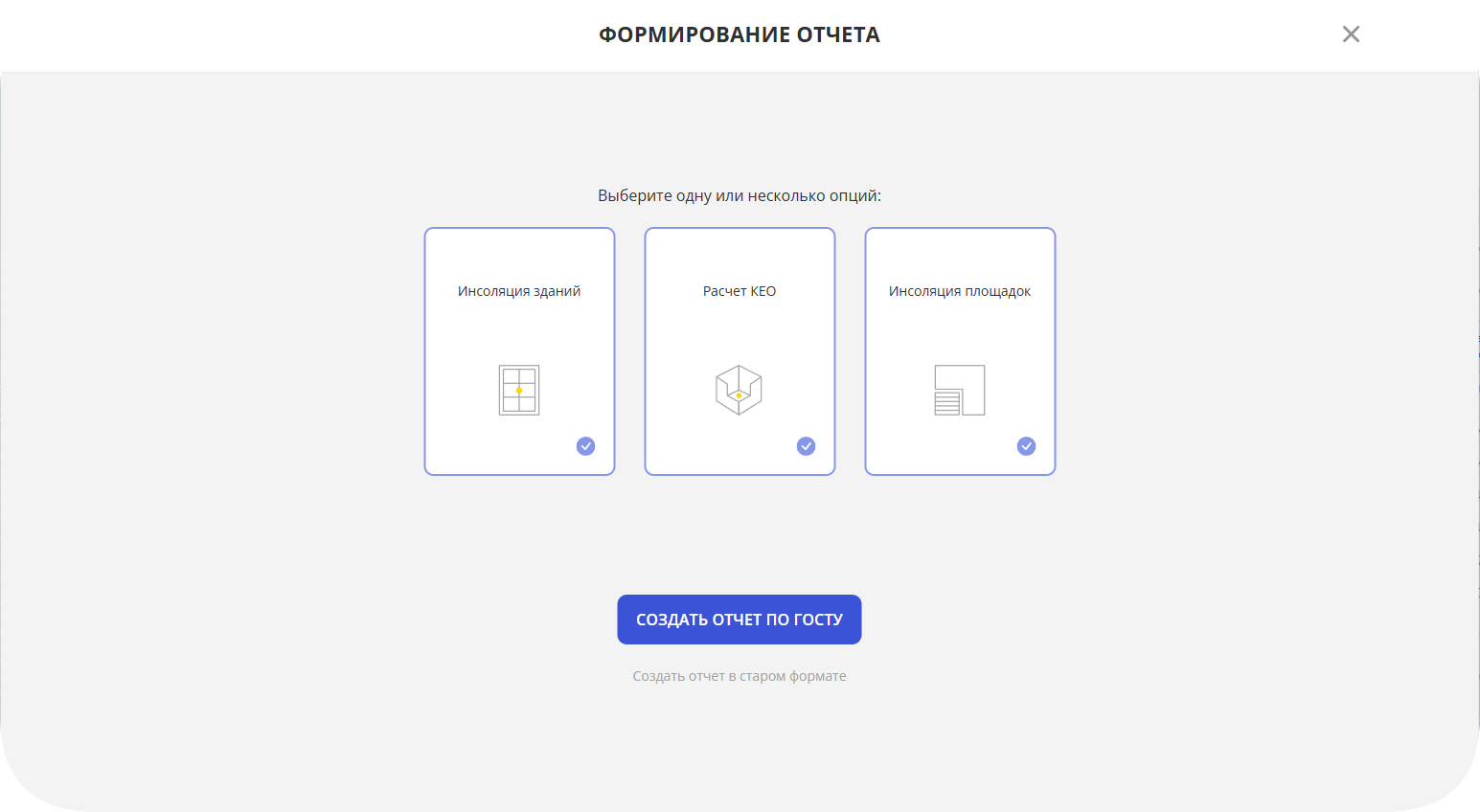

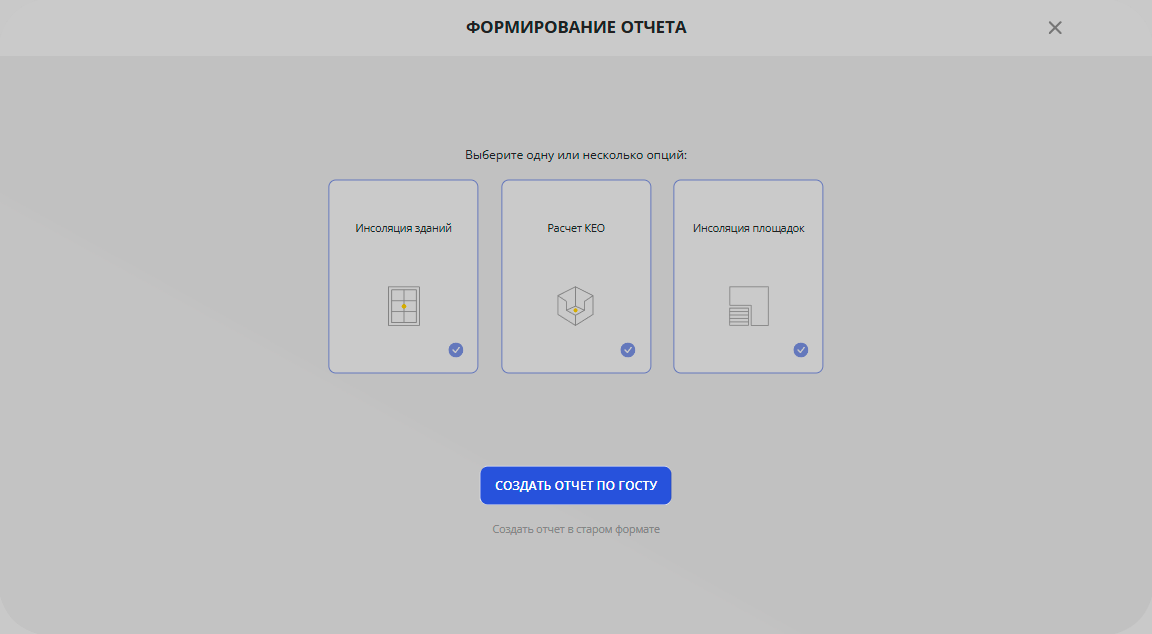

Рисунок 2 - Выбор опций

Вы можете выбрать отчет в двух вариантах: "Отчет по старому форму" и "Отчет по ГОСТу" Выбираем "Создать отчет по ГОСТ". (рис. 3).

Рисунок 3 - Кнопка "Создать отчет по ГОСТ"

1. Титульная страница

Заголовок, штамп.

Заполняем строку “Заголовок отчета”. Вводим данные штампа. Есть возможность его редактирования путем добавления и удаления строк. Нажимаем “Продолжить” (рис. 4).

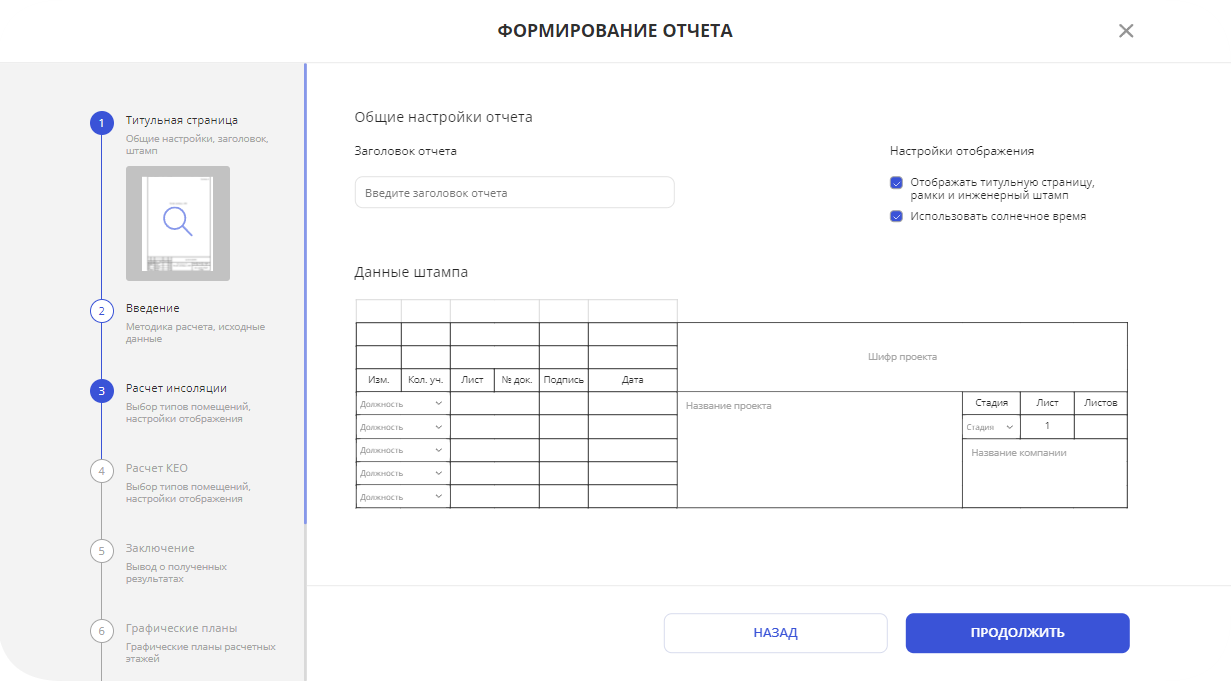

Рисунок 4 - Блок "Титульная страница"

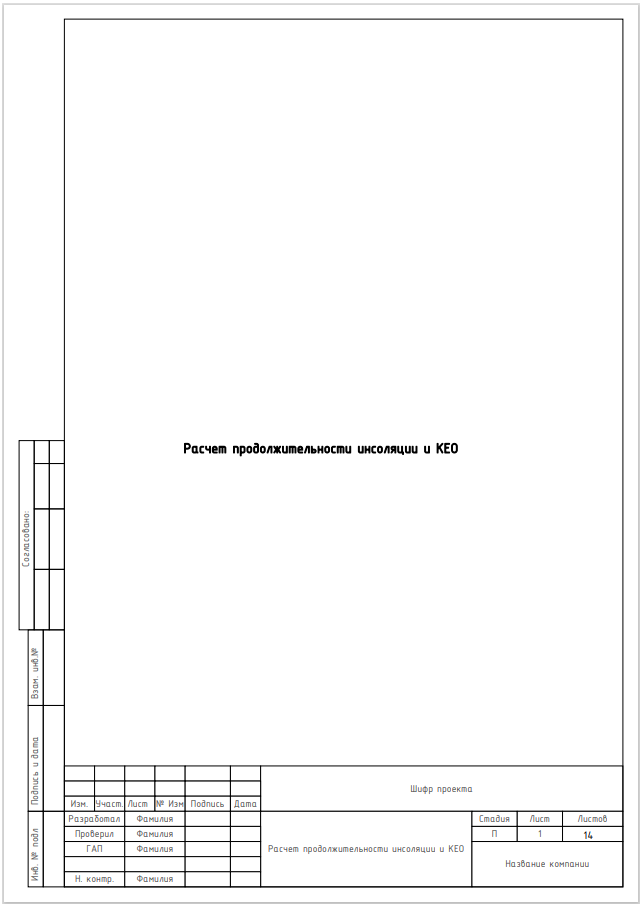

Рисунок 5 - Превью титульной страницы

В "Настройках отображения" вы можете отключить галочку напротив "Отображать титульную страницу, рамки и инженерный штамп". Тогда отчет будет выгружен с пустым листом.

Результаты инсоляции будут выводиться по солнечному времени.

2. Введение

Методика расчета, исходные данные.

Заполняем поле “Введение”. Текст можно сохранить как шаблон и использовать в последующих версиях отчета для текущей модели (рис. 6).

Далее описана методика расчета (рис. 7, рис. 8). Информация об исходных данных генерируется автоматически, изменить её можно в командном меню в разделе “Настройки”. Обновление настроек повлечет изменение результатов инсоляции в отчёте.

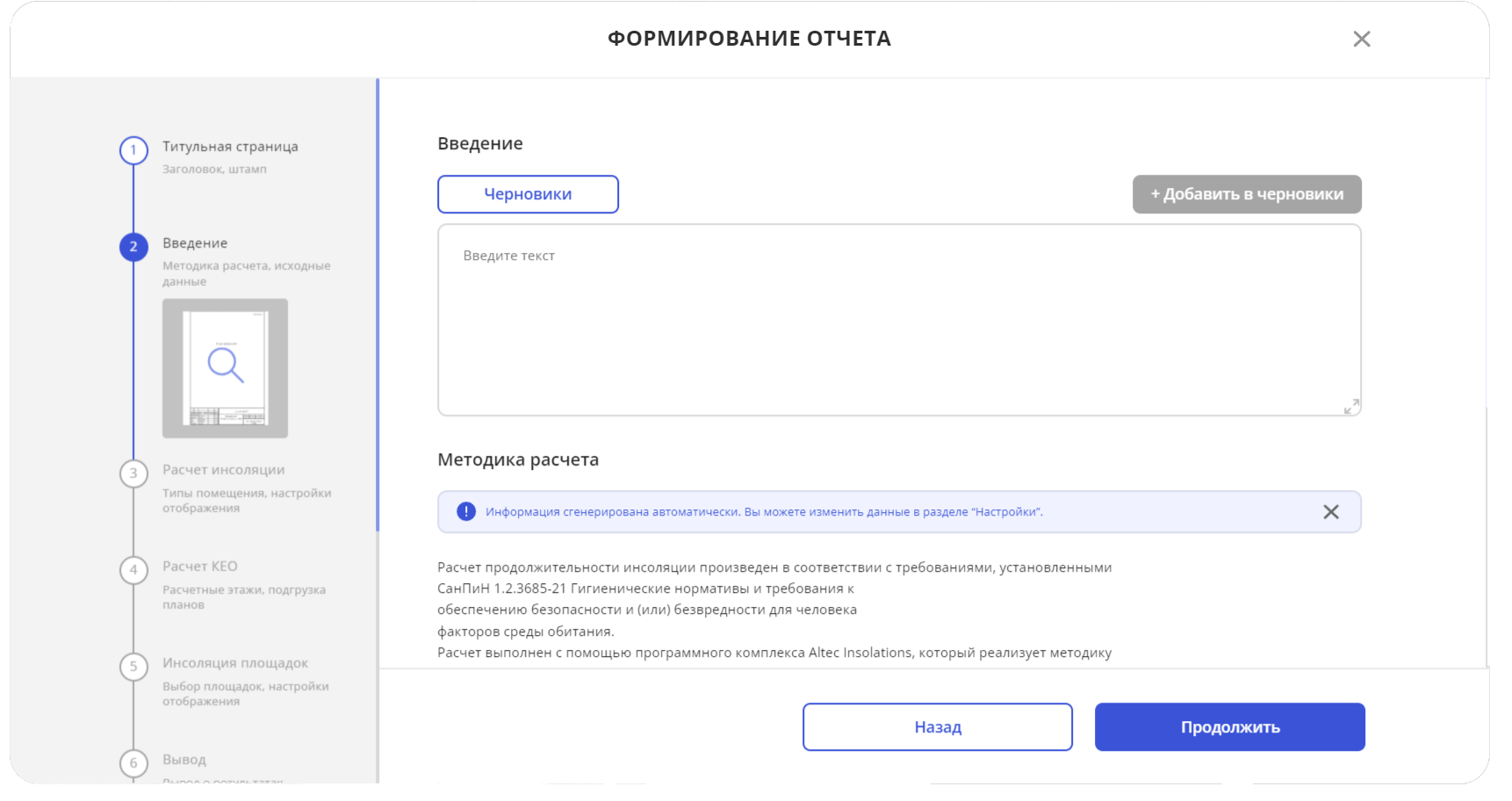

Рисунок 6 - Блок "Введение"

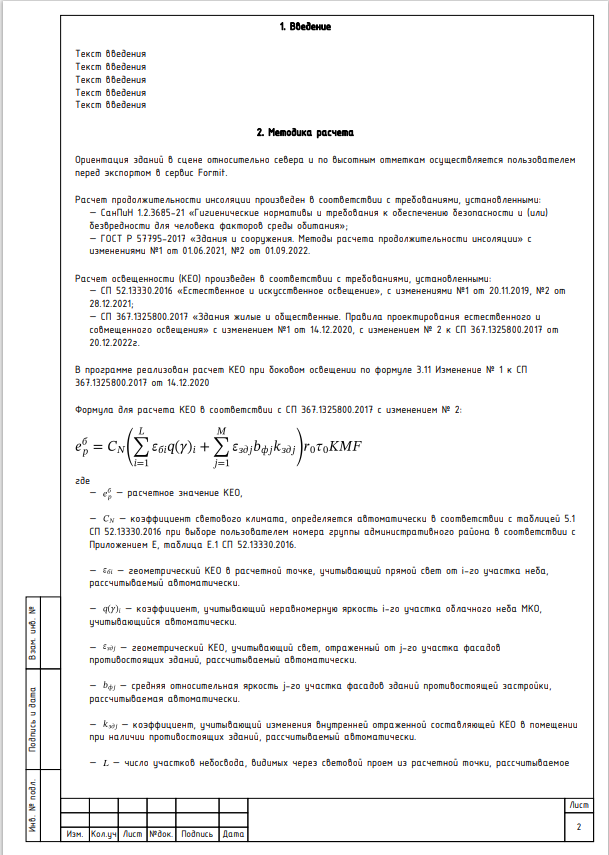

Рисунок 7 - Превью введения

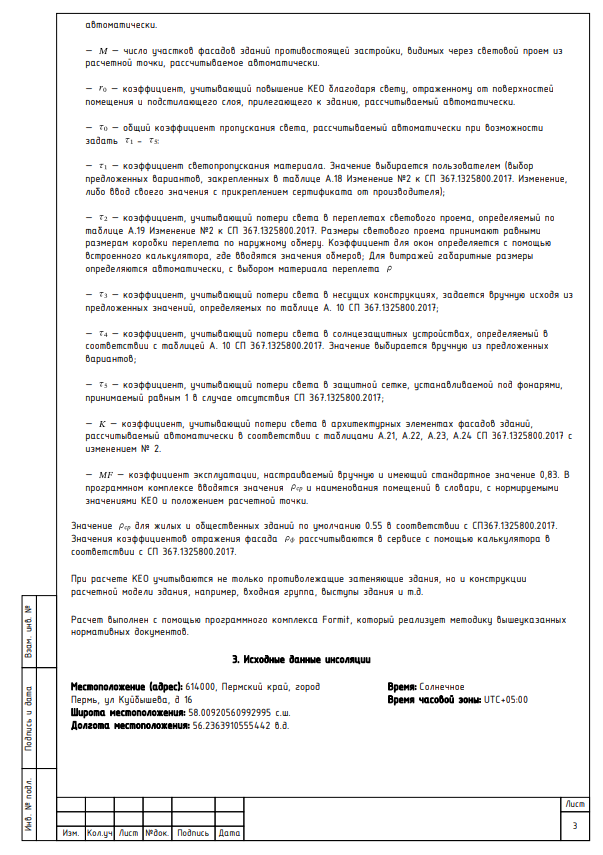

Рисунок 8 - Продолжение превью введения

3. Расчёт инсоляции

Типы помещения.

На этом этапе вы выбираете необходимые для отчета помещения с помощью фильтра и можете настроить отображение (рис. 9).

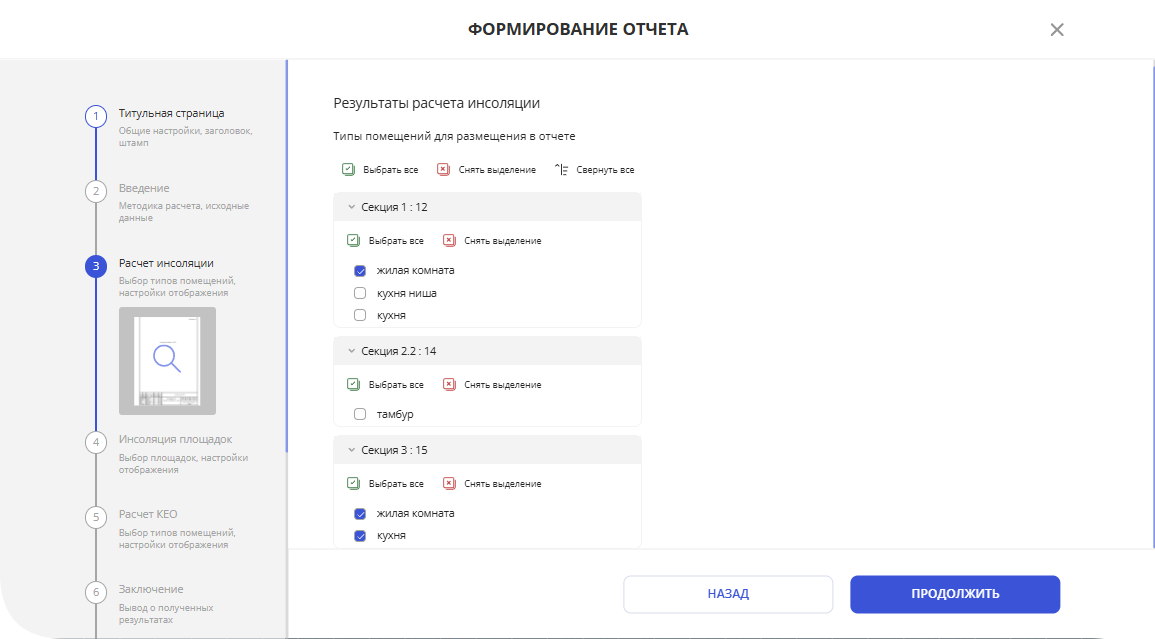

Рисунок 9 - Блок "Расчет инсоляции"

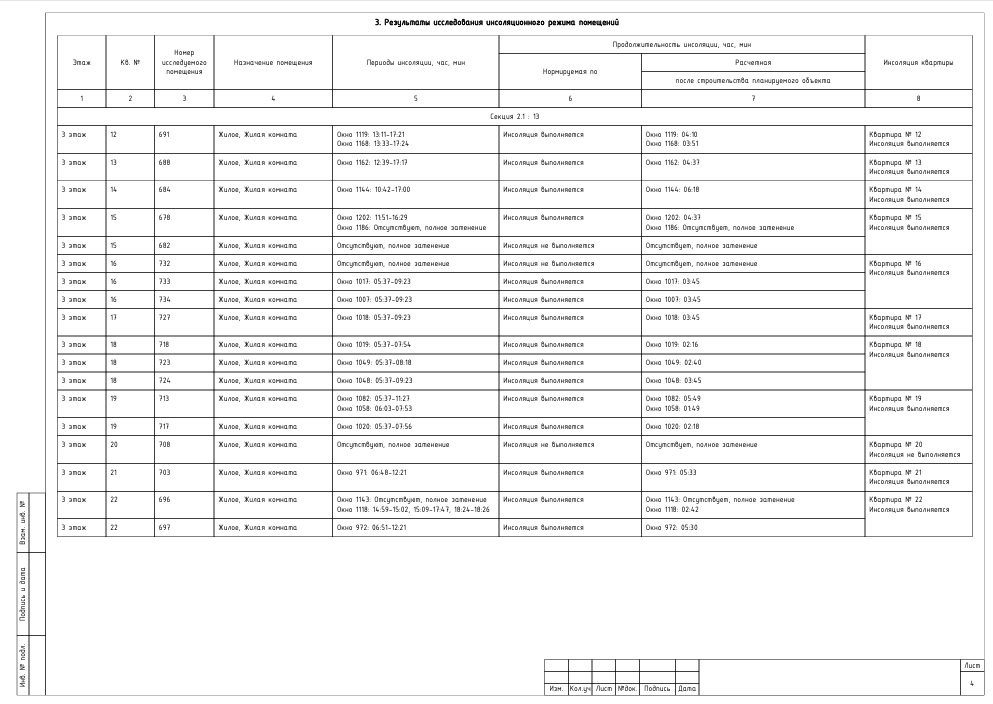

Рисунок 10 - Превью расчета инсоляции

4. Инсоляция площадок

Выбор площадок.

Выбираем площадки, результаты расчета которых нам интересны для выведения в отчет (рис. 11).

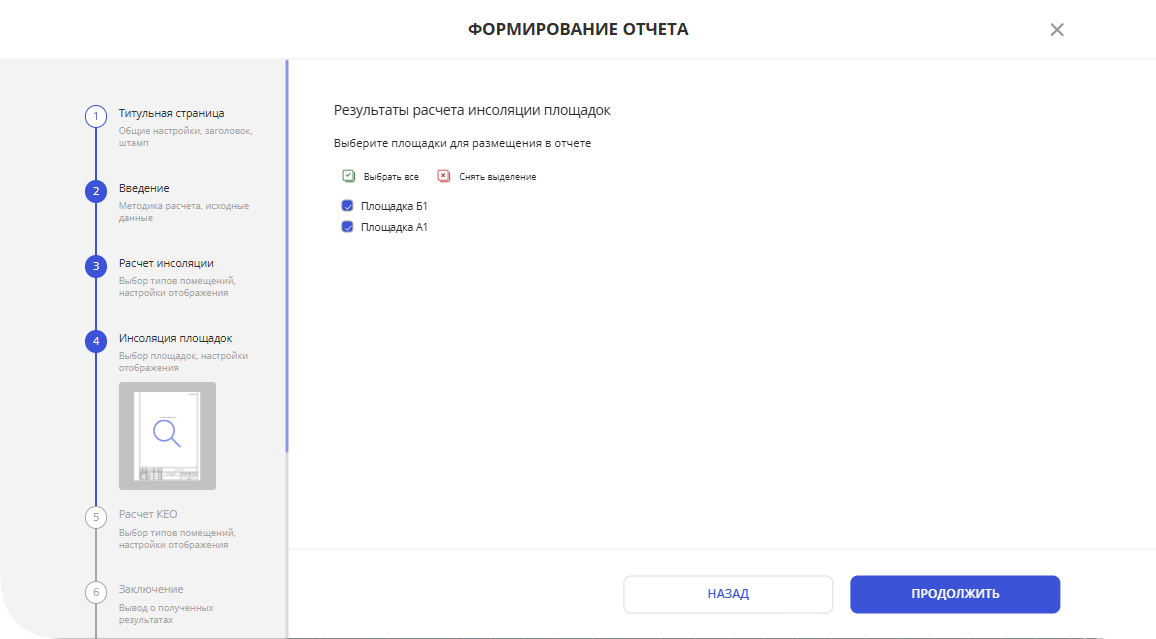

Рисунок 11 - Блок "Инсоляция площадок"

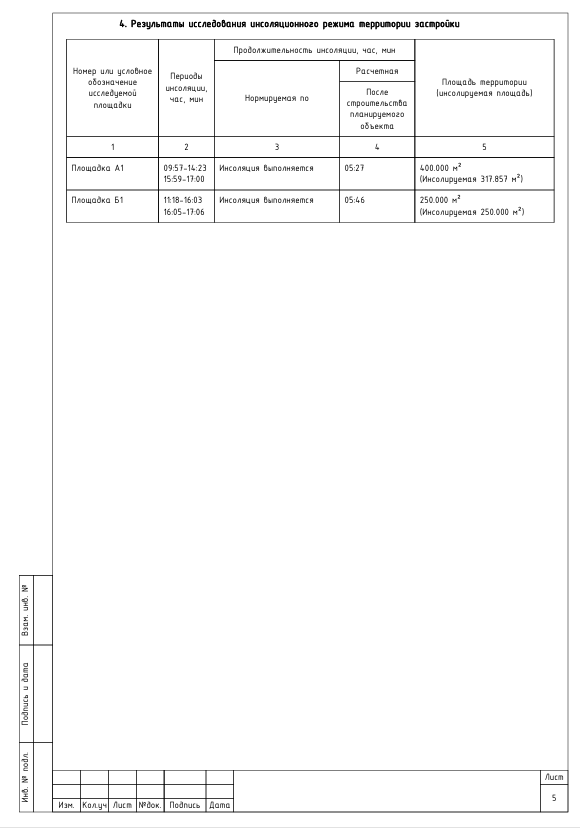

Рисунок 12 - Превью инсоляции площадок

5. Расчет КЕО

Расчетные этажи.

На этом шаге нужно посекционно выбрать типы помещений, которые войдут в отчёт (рис. 13).

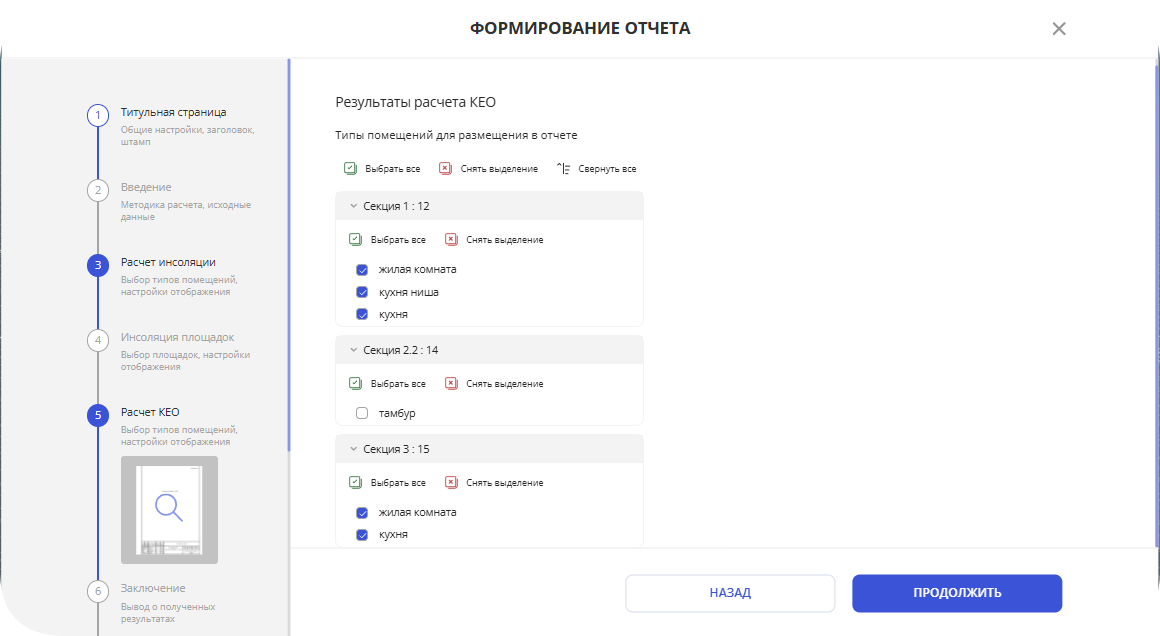

Рисунок 13 - Блок "Расчет КЕО"

---

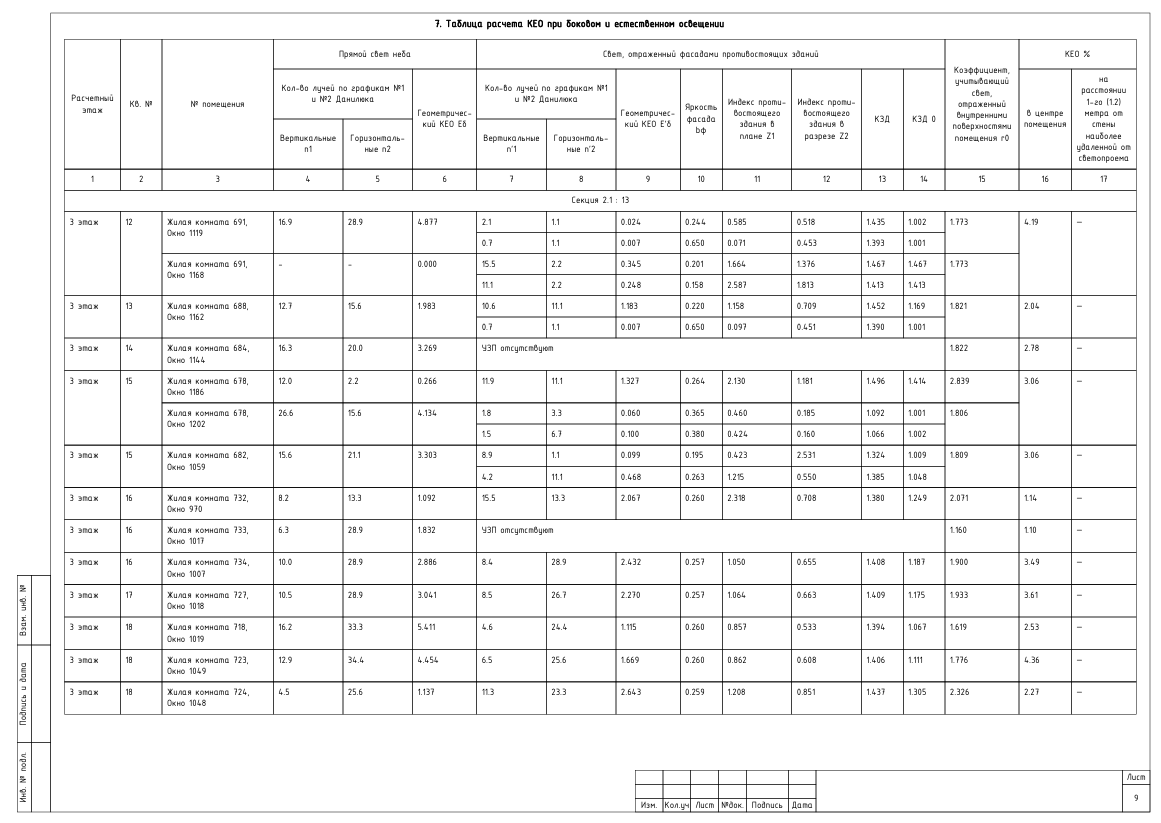

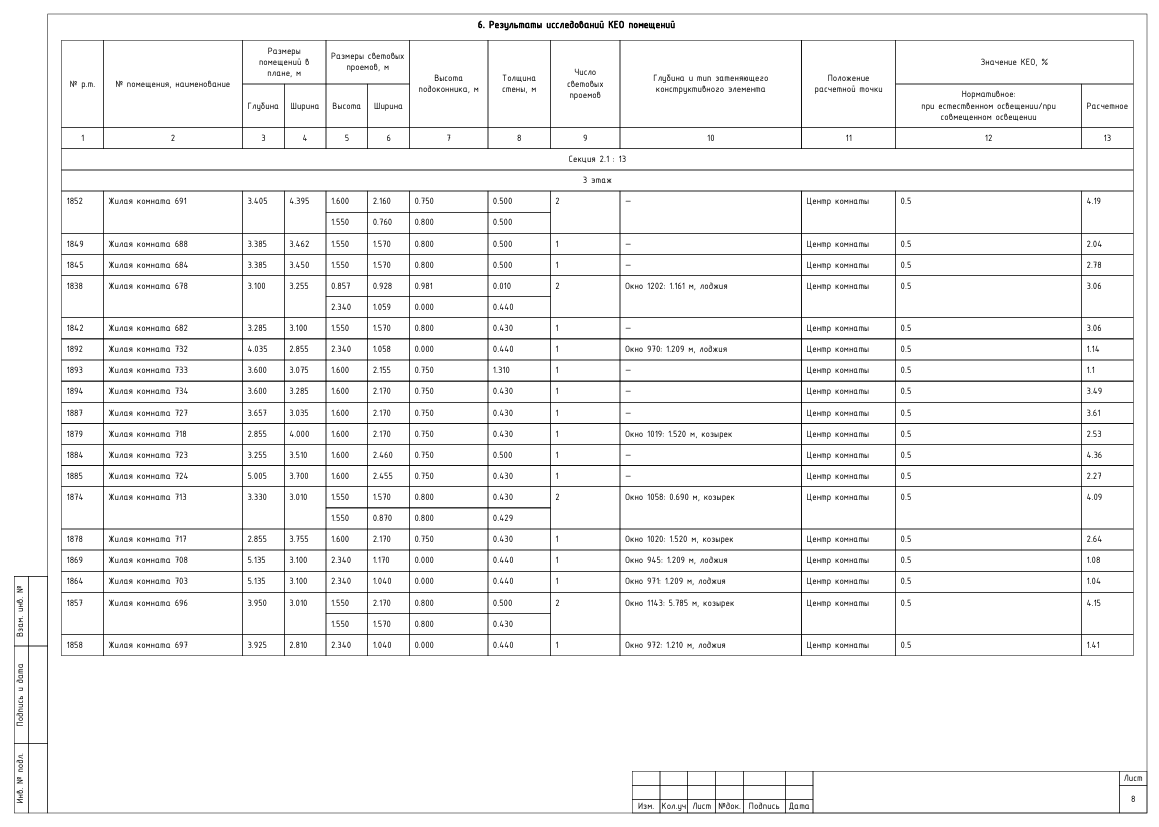

Рисунок 14 - Превью расчета КЕО

Рисунок 15 - Продолжение превью расчета КЕО

Рисунок 16 - Продолжение превью расчета КЕО

6. Заключение

Вывод о результатах.

Заполняем поле “Заключение” (рис. 17). Текст можно сохранить как шаблон и использовать в последующих версиях отчета для текущей модели.

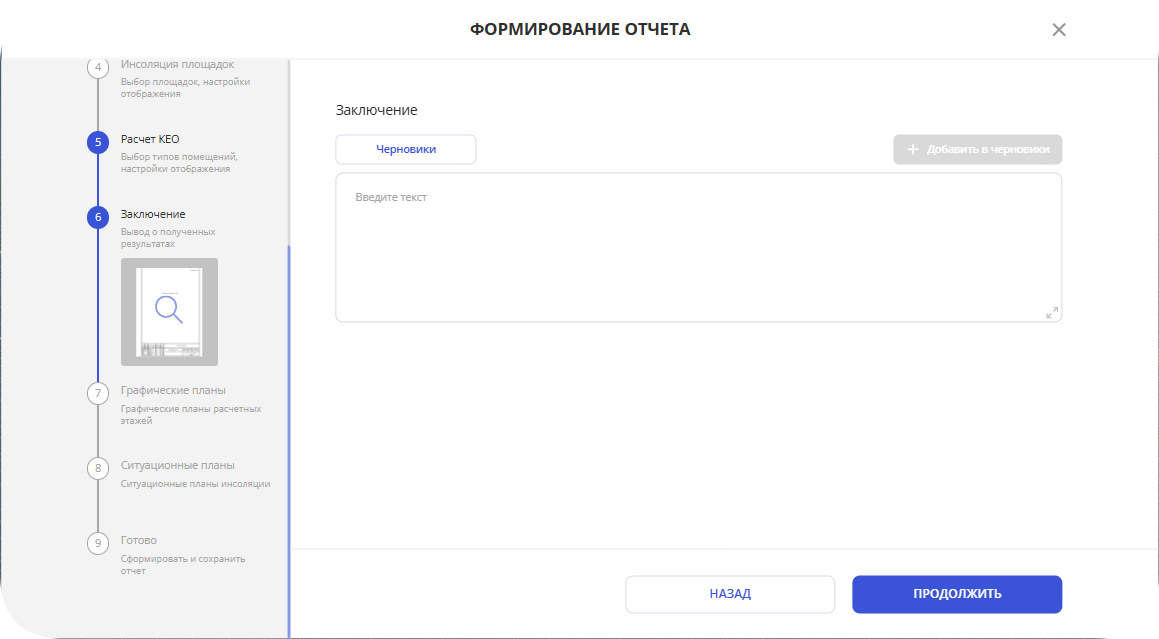

Рисунок 17 - Блок "Заключение"

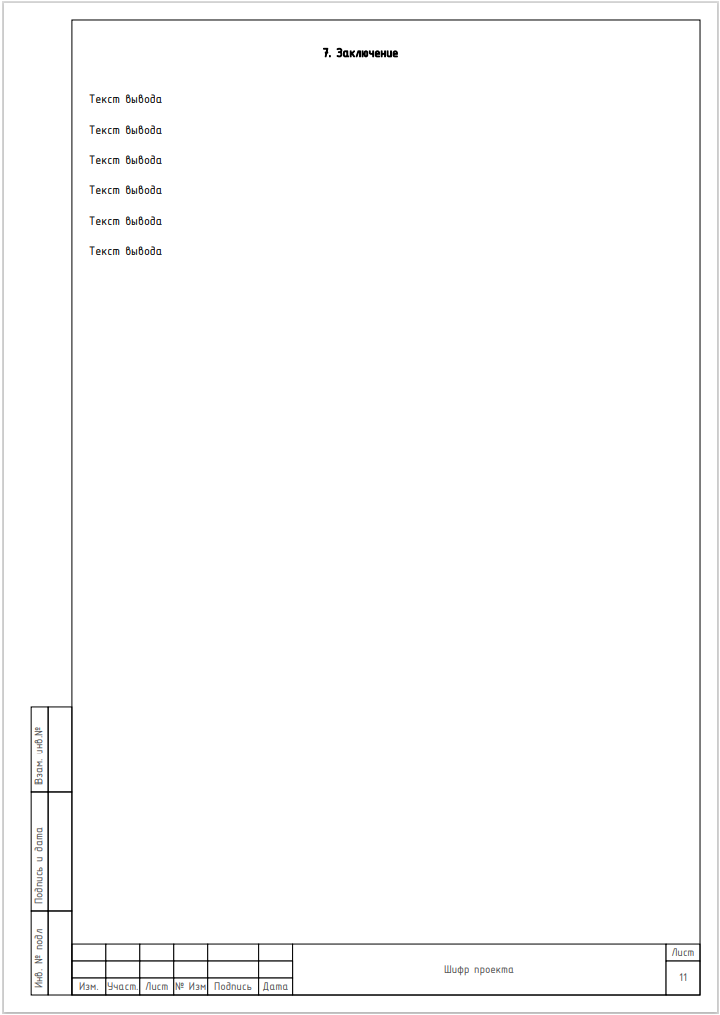

Рисунок 18 - Превью заключения

7. Графические планы

Нажимаем кнопку Добавить.

В автоматически сформированном списке объектов из файла RVT выбираем здание. Далее выбираем этаж, либо группу этажей, для которых необходимо сгенерировать сечение.

Нажимаем зеленую галочку для сохранения (рис. 19).

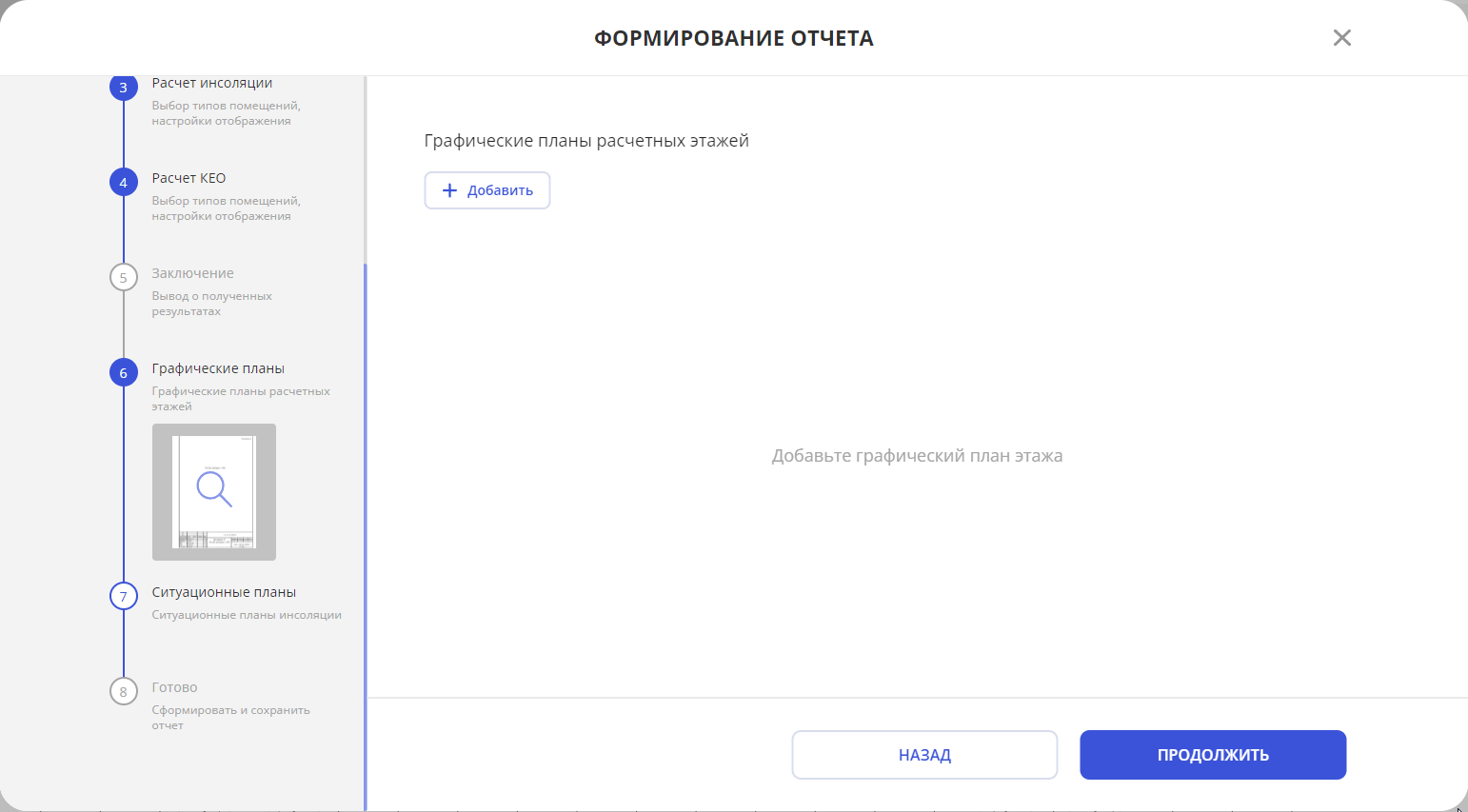

Рисунок 19 - Создание графического плана

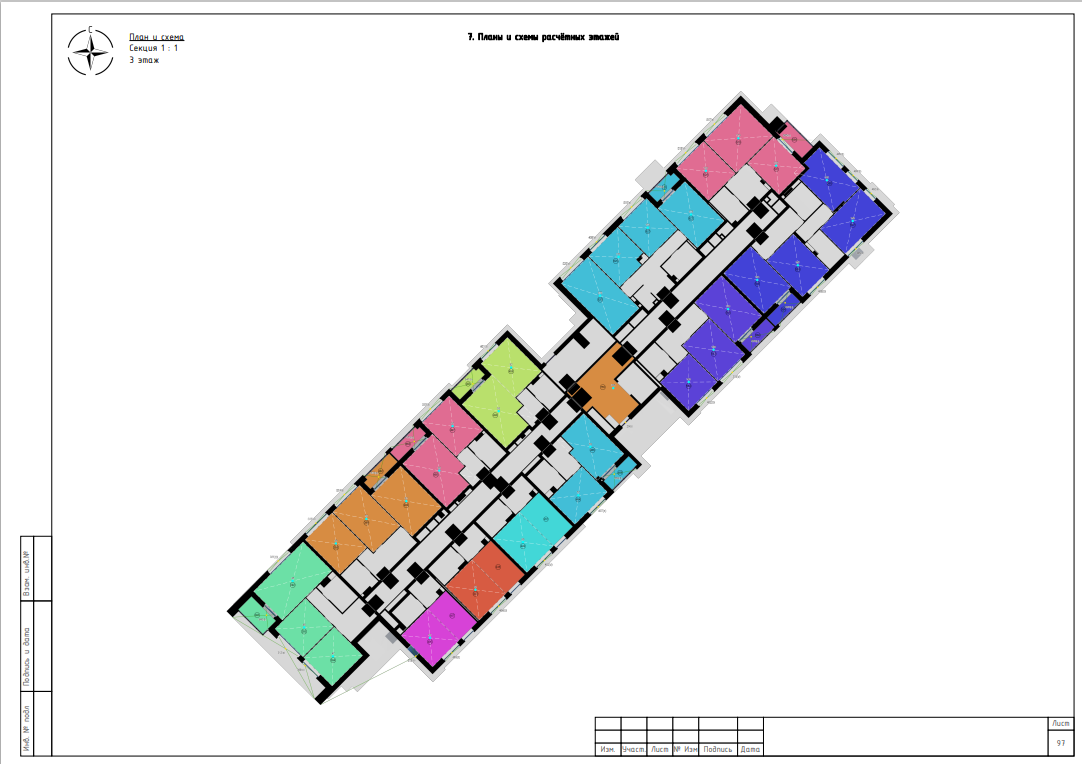

Рисунок 20 - Превью графического плана

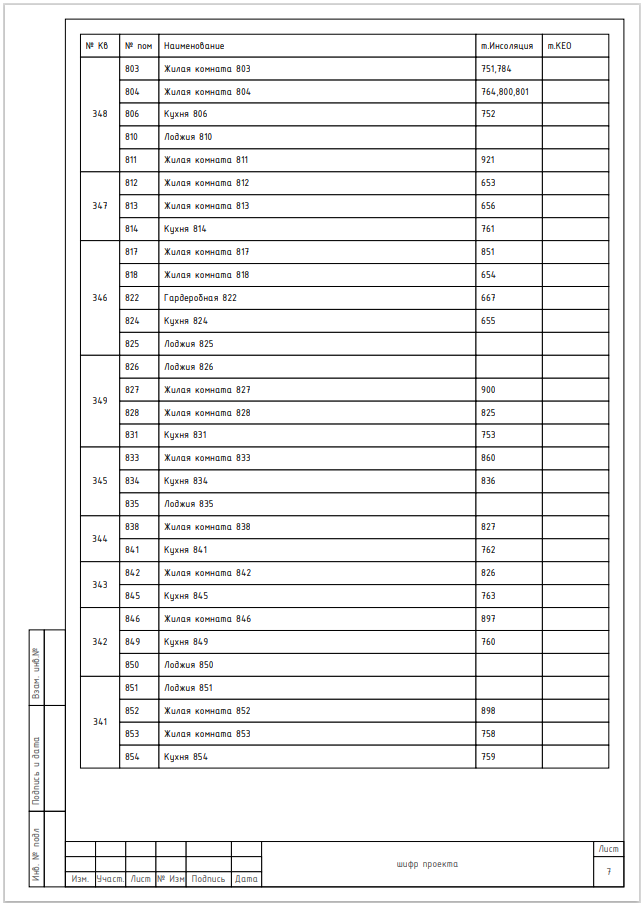

Рисунок 21 - Превью сводной таблицы графического плана

Сформированные планы будут отображаться списком.

Вверху списка приложений - кнопка "Добавить".

С её помощью, при необходимости, можно выбрать другие здания из сборки и подгружать относящиеся к нему сечения, по тому же алгоритму.

8. Ситуационные планы

На данном шаге у пользователя есть возможность сгенерировать графический план сцены, который представляет собой сборку всех зданий на сцене и отображение лучей с информацией о продолжительности инсоляции выбранной расчетной точки. Для этого нужно нажать кнопку "+ Добавить" (рис. 22)

Рисунок 22 - Кнопка "Добавить план"

Возможности данного блока (рис. 23):

• Настройка позиционирования камеры на здании или на центре сцены при создании листа;
• Выбор необходимого масштаба и формата листа;
• Автоматическое формирование таблицы, содержащей в себе информацию о продолжительности инсоляции расчетных точек.

Рисунок 23 - Настройка ситуационного плана

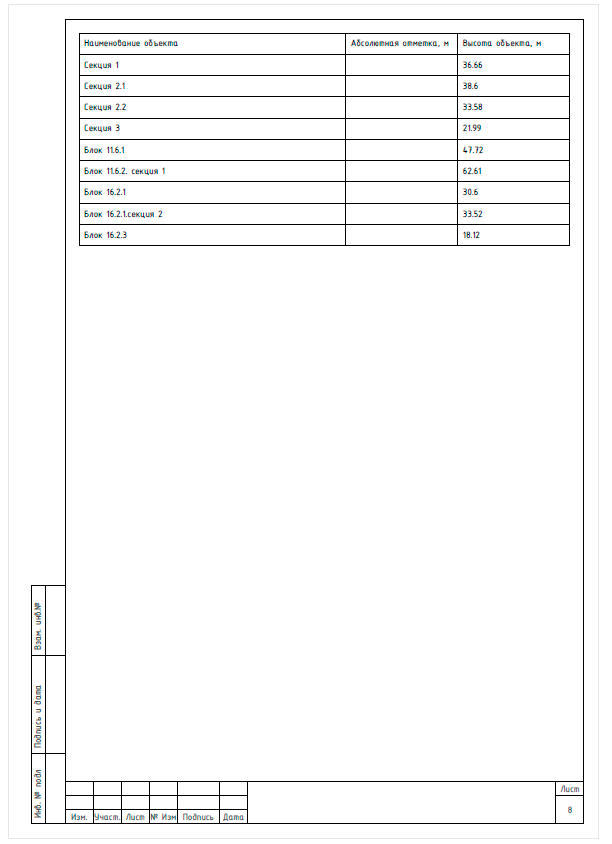

Рисунок 24 - Превью таблицы

Рисунок 25 - Превью ситуационного плана

9. Формирование отчета

Конфигурация вашего отчёта готова! Нажимаем "Сформировать отчет" (рис. 26).

Рисунок 26 - Формирование отчета

Отчет можно сохранить в PDF. Файл будет скачан, без дальнейшей возможности редактирования.
