Релиз от 17.06.2026
Обновления Formit ПД
Инсоляционная горка
Для работы с инсоляционной горкой необходимо в Revit настроить квартирографию и отстроить окружающую застройку, включая: перекрытие, окна, стены.
На инсоляционную горку влияют только жилые комнаты и квартиры с типом Жилое.
1. Построение формы

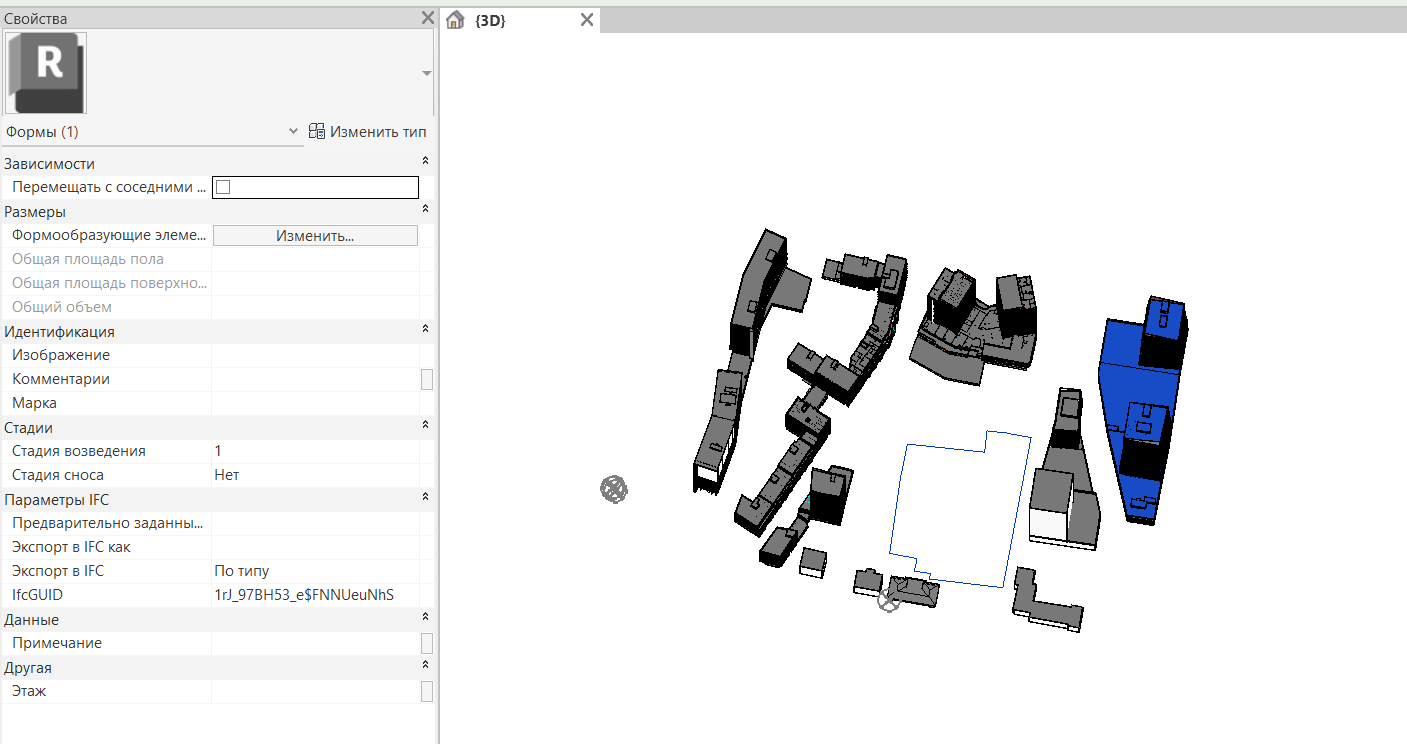

С помощью семейства ”Форма” выстроить границы будущей “застройки”, оставляя ее плоской (рис. 1).
Рисунок 1 - Плоская форма2. Экспорт модели
Во вкладке Formit переходим в “Экспортер” и выполняем все шаги экспорта.
Более подробно об экспорте вы можете ознакомиться по ссылке.
3. Открытие проекта
Переходим в Сервис и открываем ранее экспортированный проект.
4. Выбор помещений для расчета
Для того, чтобы Сервис мог выстроить инсоляционную горку, необходимо произвести расчет инсоляции окружающей застройки.

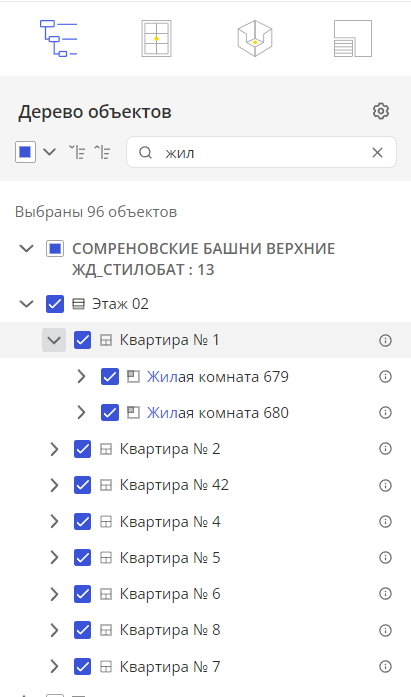

Для быстроты расчета рекомендуем в “Дереве объектов” через поиск отфильтровать все жилые помещения (спальни, гостиные, детские комнаты), которые необходимо учитывать по СанПиН 1.2.3685-21 "Гигиенические нормативы и требования к обеспечению безопасности и (или) безвредности для человека факторов среды обитания".
Также, рекомендуем считать первый и типовой этажи (рис. 2).
Рисунок 2 - Поиск жилых помещений5. Настройка и расчет инсоляции

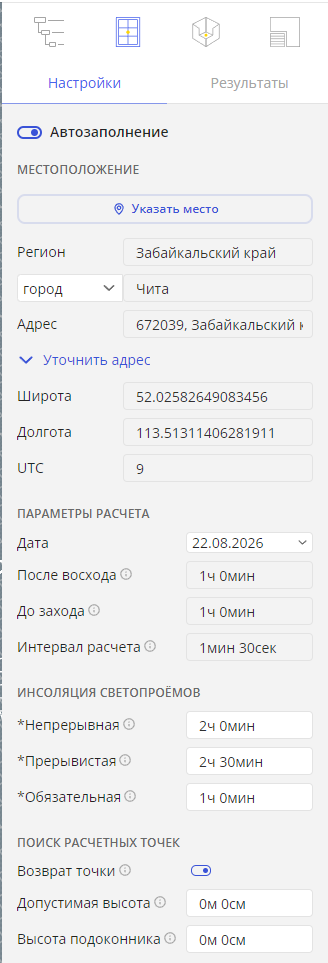

Переходим во вкладку “Настройки инсоляции”. Нажимаем “Указать место”, в строке поиска вводим нужный город для расчета. Все данные будут подтянуты автоматически (рис. 3).
Рисунок 3 - Выбор местоположенияНажимаем кнопку “Рассчитать инсоляцию” (рис. 4).
Рисунок 4 - Кнопка "Расчитать инсоляцию"6. Настройка инсоляционной горки
После завершения расчета возвращаемся в “Настройки инсоляции”.

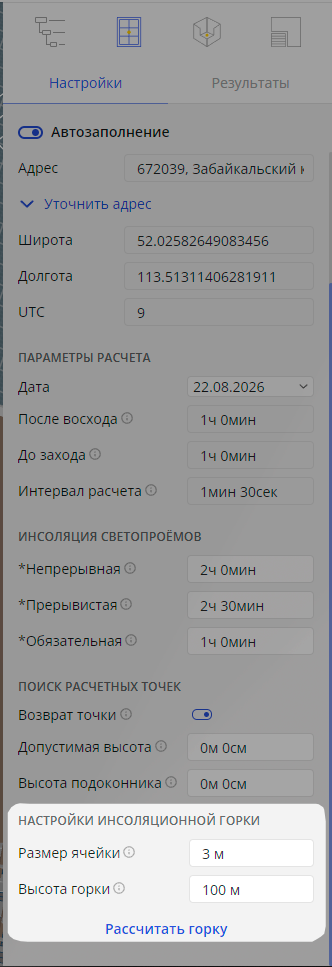

Прокрутив вниз бегунок вы увидите “Настройки инсоляционной горки” (рис. 5). Здесь вы можете настроить размер ячейки/столбца и максимальную высоту будущей инсоляционной горки.
Рисунок 5 - Настройки инсоляционной горкиЕсли не выполнен предыдущий шаг, то изменение настроек и кнопка “Рассчитать горку” будут недоступны (рис. 6).
Рисунок 6 - Настройки инсоляционной горки7. Расчет инсоляционной горки

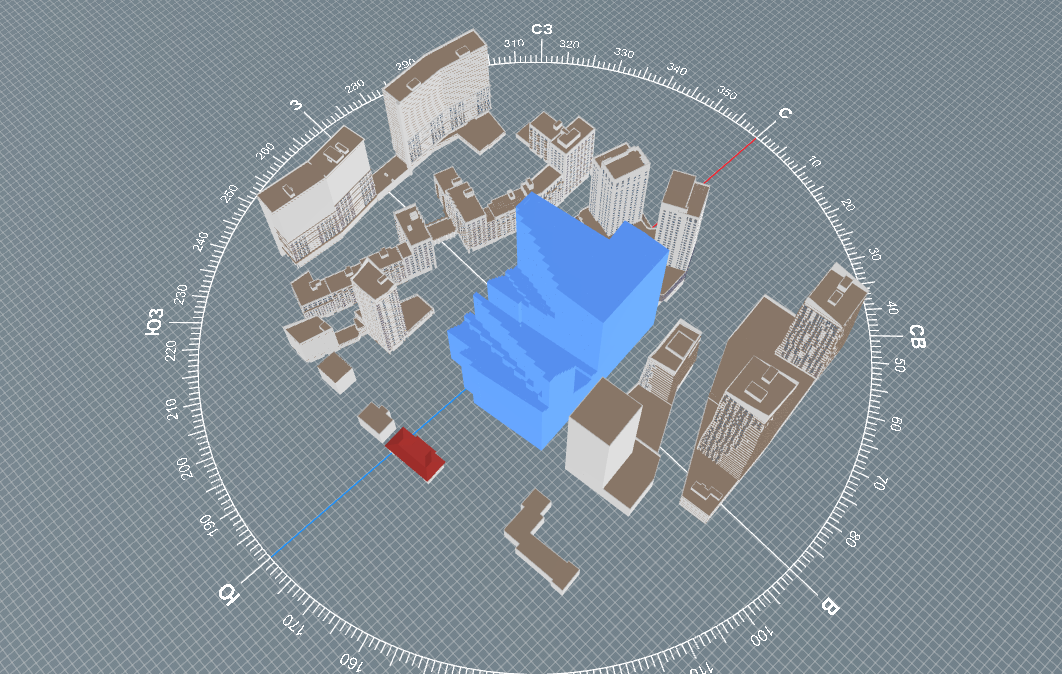

Нажимаем “Рассчитать горку”. В сцене формируется объём, рассчитанный с учётом влияния окружающей застройки (рис. 7).

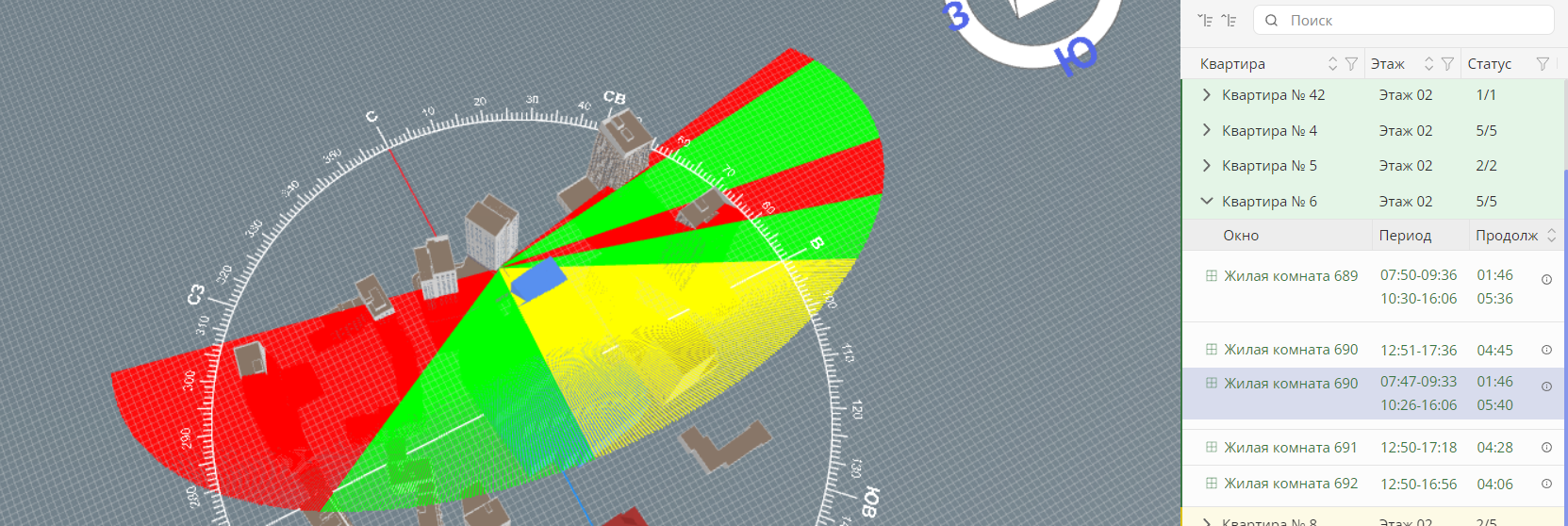

Рисунок 7 - Инсоляционная горкаВы можете оценить влияние на окружение, нажав на окно. Жёлтым цветом отображаются интервалы, которые были зарезаны формой так, чтобы норматив для помещения/квартиры окружающей застройки соблюдался (рис. 8).
Рисунок 8 - РезультатыСейчас построение выполняется без автоматического перебора альтернативных вариантов для помещений, где интервал инсоляции влияет на итоговую форму.
В следующих версиях будет доступно редактирование интервалов инсоляции — пользователь сможет вручную снижать их до минимальных нормативно требуемых и точнее настраивать форму расчётного объёма.
