Формирование отчета в старом формате

---

В верхней части над сценой есть кнопка, позволяющая создать отчёт. Нажимаем "Сформировать отчет" (рис. 1). Появляется окно “Формирование отчёта”.

Результаты расчета можно сформировать в общий отчет, а также вывести раздельно.

Рисунок 1 - Кнопка "Сформировать отчет"

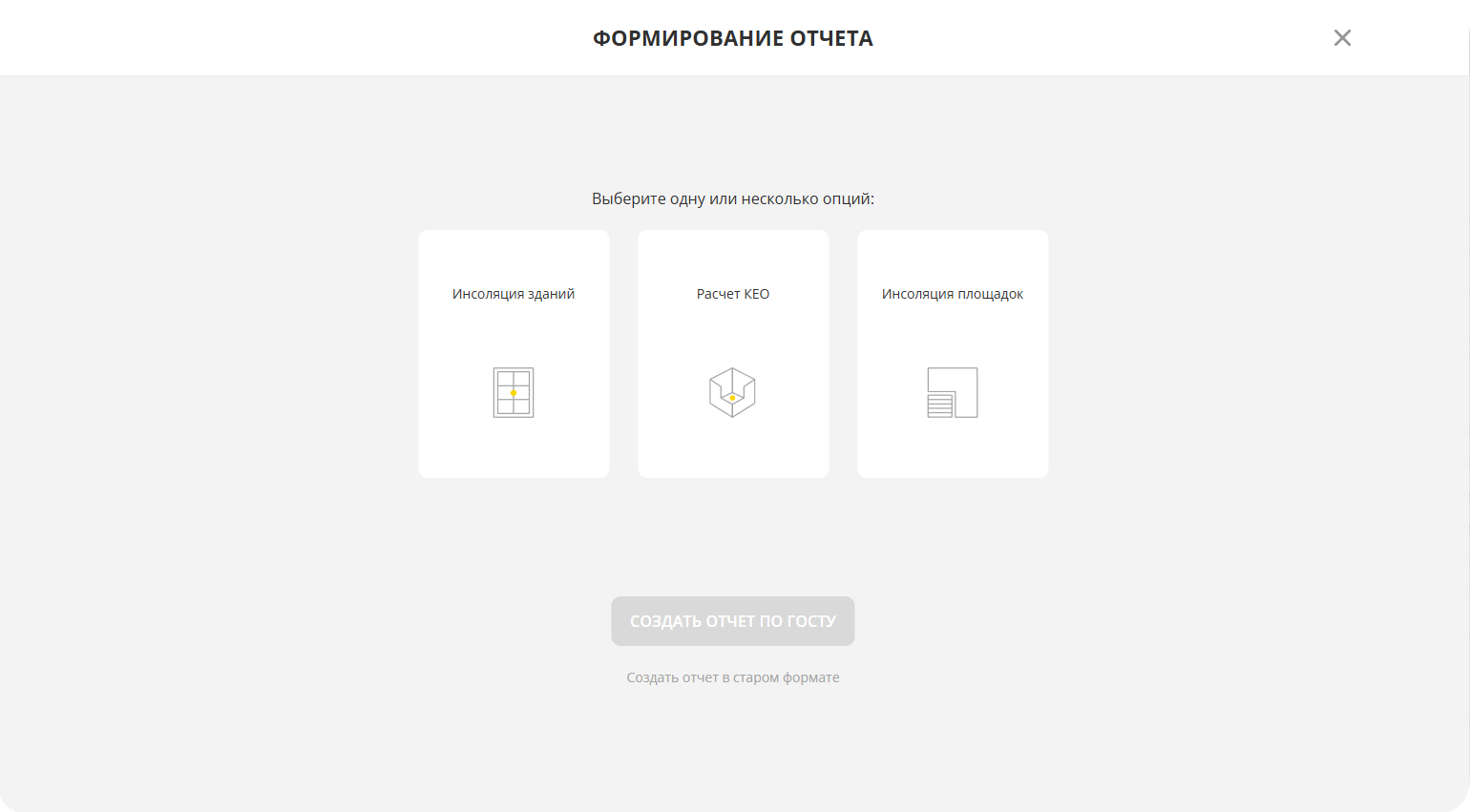

К формированию, соответственно, доступны только опции, просчитанные вами в сервисе (рис. 2).

Сформируем общий отчет.

Рисунок 2 - Окно создания отчетов

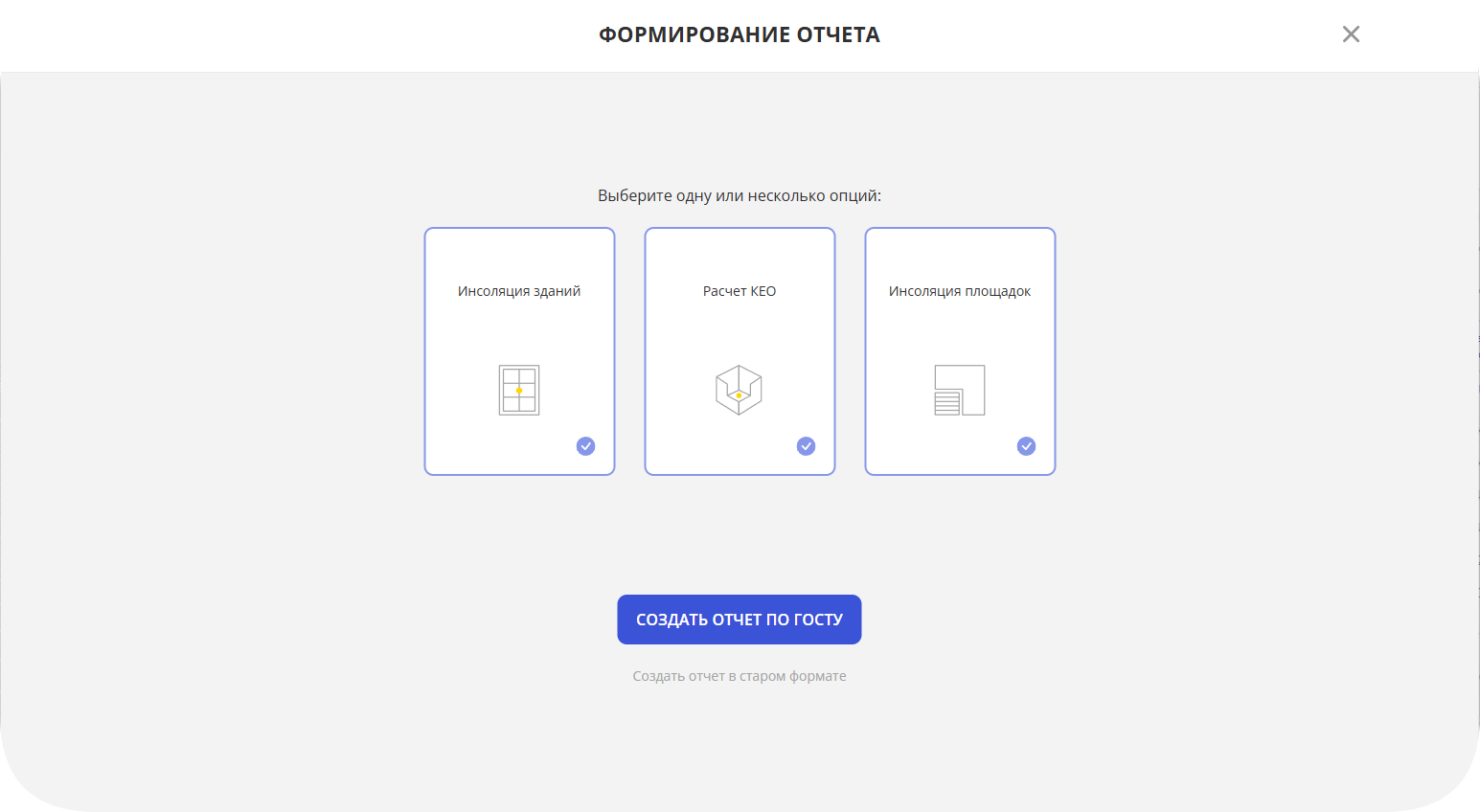

Выбираем пункты “Инсоляция зданий”, "Расчет КЕО" и "Инсоляция площадок" (рис. 3).

Рисунок 3 - Выбор опций

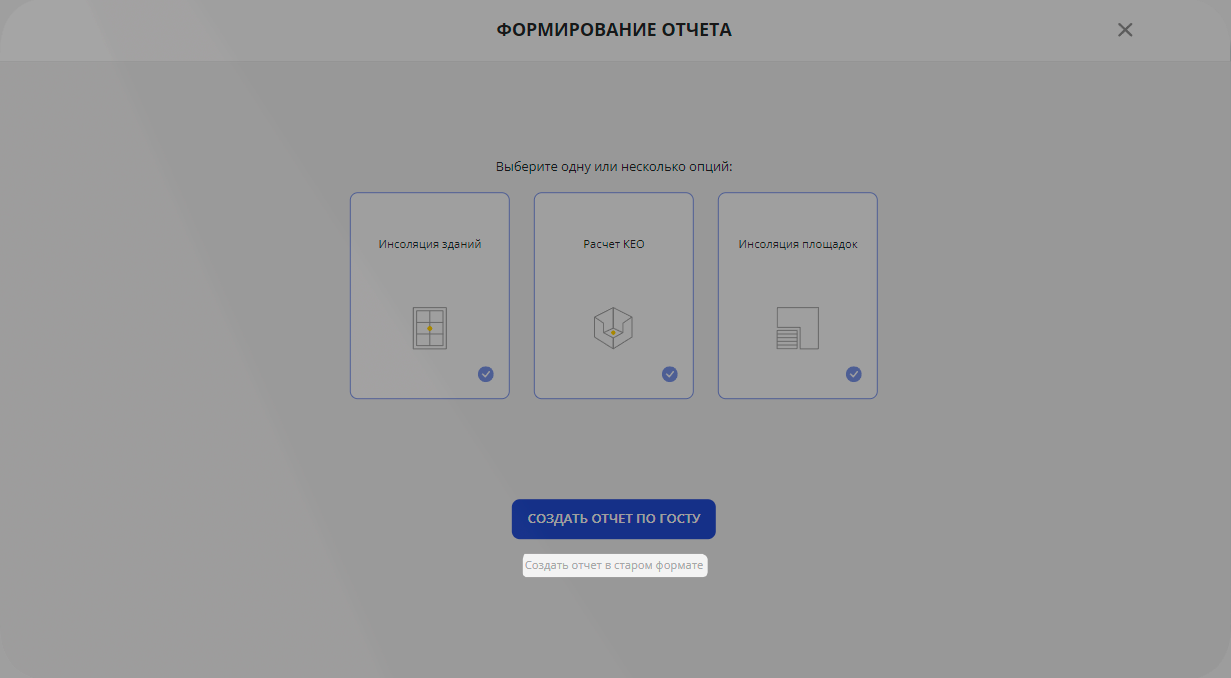

Вы можете выбрать отчет в двух вариантах: "Отчет по старому формату" и "Отчет по ГОСТу". Выбираем "Создать отчет в старом формате" (рис. 4).

Рисунок 4 - Кнопка "Создать отчет в старом формате"

1. Титульная страница

Заголовок, штамп.

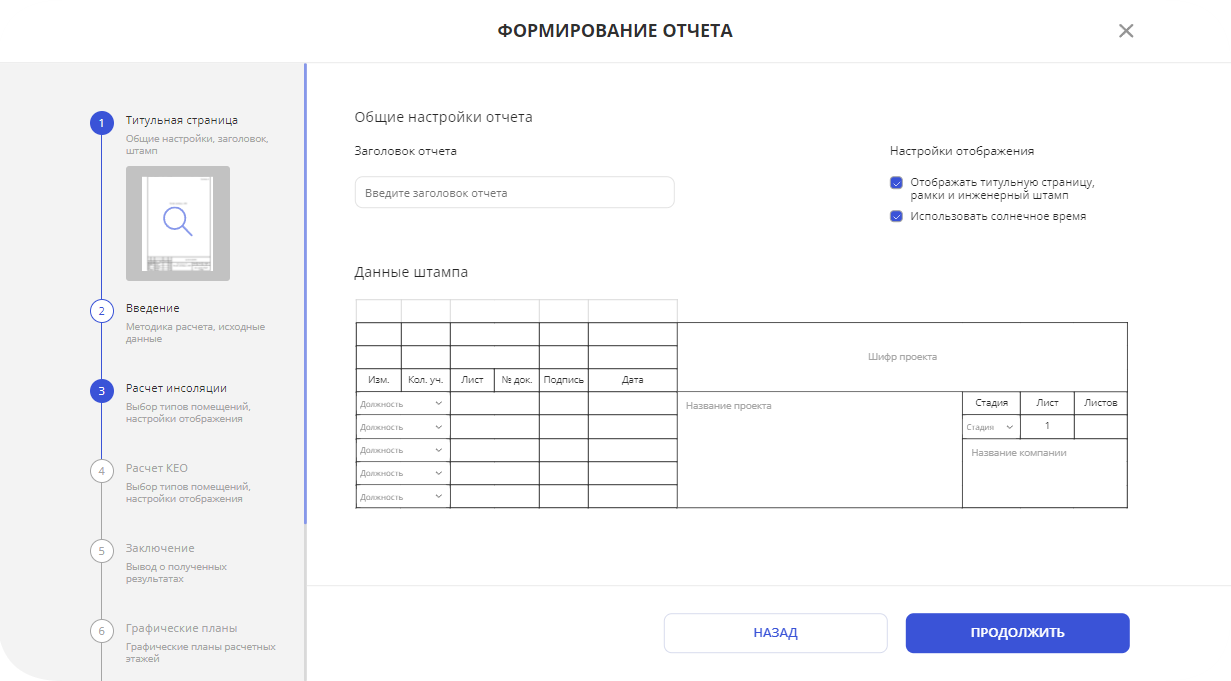

Заполняем строку “Заголовок отчета”. Вводим данные штампа. Есть возможность его редактирования путем добавления и удаления строк. Нажимаем “Продолжить” (рис. 5).

Рисунок 5 - Блок "Титульная страница"

Рисунок 6 - Превью титульной страницы

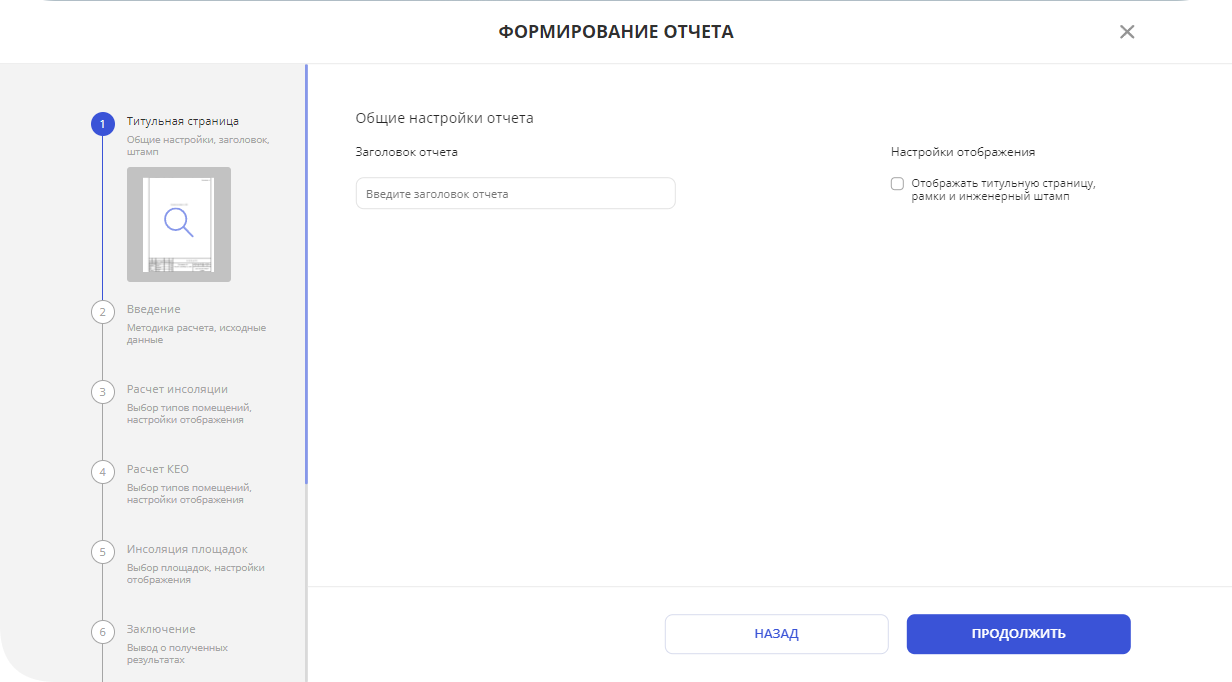

В "Настройках отображения" вы можете отключить галочку напротив "Отображать титульную страницу, рамки и инженерный штамп". Тогда отчет будет выгружен с пустым листом.

Там же можно настроить использование солнечного времени для результатов инсоляции помещений и площадок.

Рисунок 7 - Без титульной страницы

2. Введение

Методика расчета, исходные данные.

Заполняем поле “Введение”. Текст можно сохранить как шаблон и использовать в последующих версиях отчета для текущей модели (рис. 8).

Далее описана методика расчета (рис. 9). Информация об исходных данных генерируется автоматически, изменить её можно в командном меню в разделе “Настройки”. Обновление настроек повлечет изменение результатов инсоляции в отчёте.

Рисунок 8 - Блок "Введение"

Рисунок 9 - Превью введения

Рисунок 10 - Продолжение превью введения

3. Расчёт инсоляции

Типы помещения, настройки отображения.

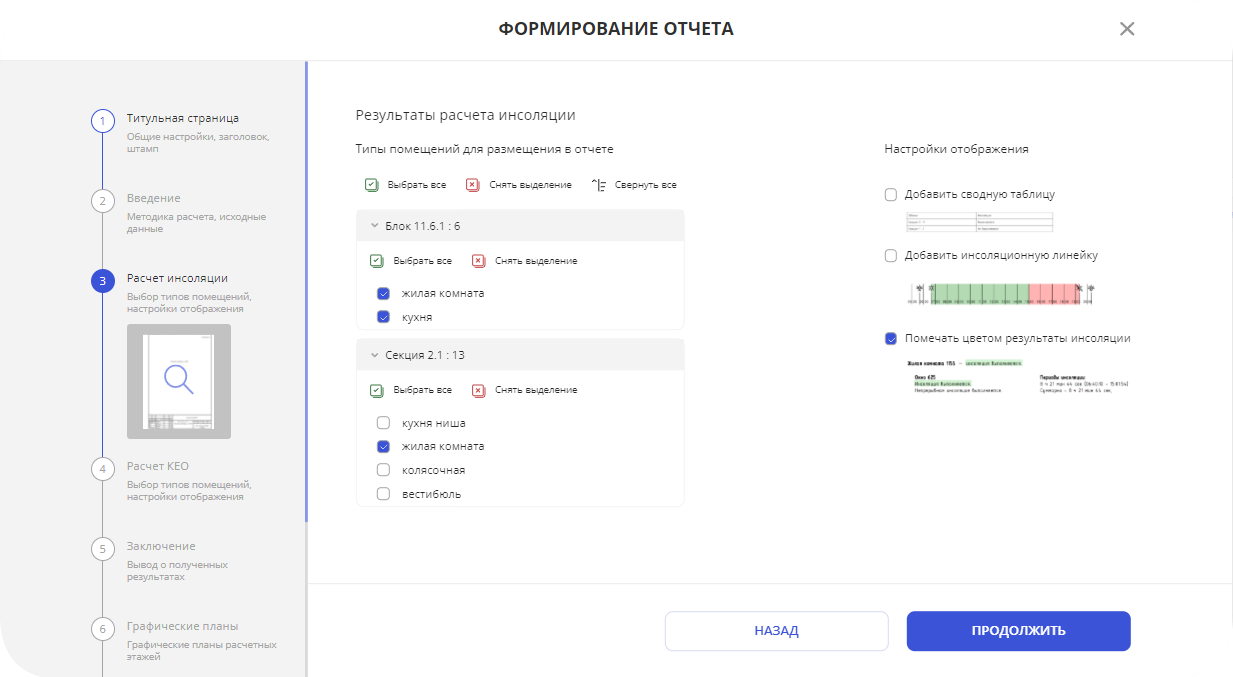

На этом этапе вы выбираете необходимые для отчета помещения с помощью фильтра и можете настроить отображение. Можно, по желанию, добавить к отчёту сводную таблицу, инсоляционную линейку, пометить цветом результаты инсоляцию. По умолчанию эти опции отключены (рис. 11).

Рисунок 11 - Блок "Расчет инсоляции"

Рисунок 12 - Превью расчета инсоляции

4. Инсоляция площадок

Выбор площадок, настройки отображения.

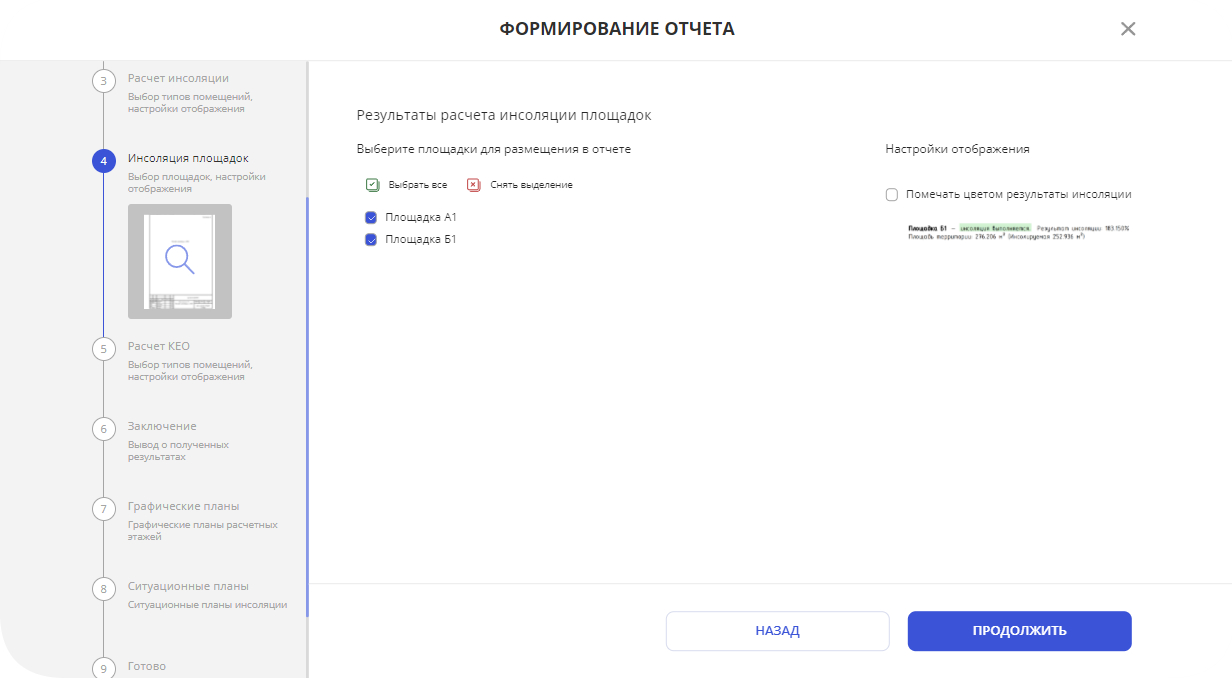

Выбираем площадки, результаты расчета которых нам интересны для выведения в отчет, при необходимости, помечаем цветом. (рис. 13)

Рисунок 13 - Блок "Инсоляция площадок"

Рисунок 14 - Превью расчета инсоляции площадок

5. Расчет КЕО

Расчетные этажи, выгрузка планов.

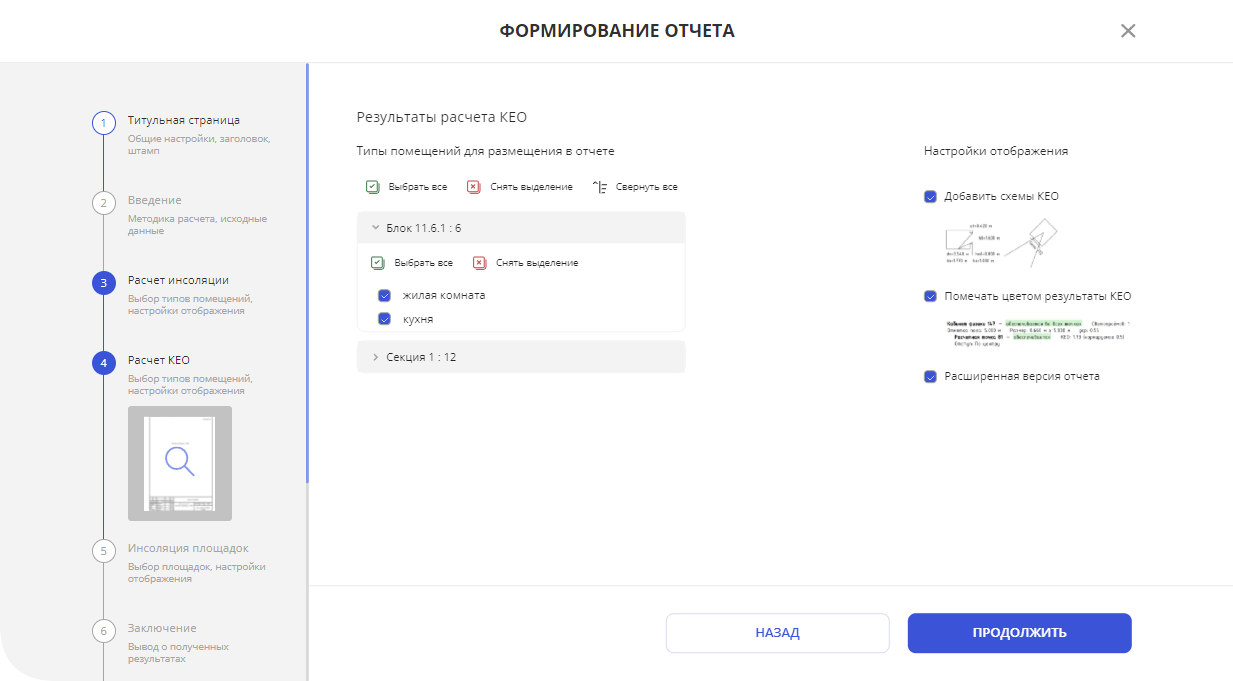

На этом шаге нужно посекционно выбрать типы помещений, которые войдут в отчёт (рис. 15). Можно добавить схемы кео, тогда по каждому помещению будут выгружены план и разрез с расположением расчетной точки.

При выборе "Расширенная версия отчета" в отчете будет более подробно расписаны все коэффициенты расчета и промежуточные формулы (рис. 16).

Рисунок 15 - Блок "Расчет КЕО"

Рисунок 16 - Превью расчета КЕО

6. Заключение

Вывод о результатах.

Заполняем поле “Заключение” (рис. 17). Текст можно сохранить как шаблон и использовать в последующих версиях отчета для текущей модели.

Рисунок 17 - Блок "Заключение"

Рисунок 18 - Превью заключения

7. Графические планы

Нажимаем кнопку Добавить.

В автоматически сформированном списке объектов из файла RVT выбираем здание. Далее выбираем этаж, либо группу этажей, для которых необходимо сгенерировать сечение.

Нажимаем зеленую галочку для сохранения (рис. 19).

Рисунок 19 - Создание графического плана

Рисунок 20 - Превью графического плана

Рисунок 21 - Превью сводной таблицы графического плана

Сформированные планы будут отображаться списком.

Вверху списка приложений находится кнопка "Добавить".

С её помощью, при необходимости, можно выбрать другие здания из сборки и подгружать относящиеся к нему сечения, по тому же алгоритму.

8. Ситуационные планы

На данном шаге у пользователя есть возможность сгенерировать графический план сцены, который представляет собой сборку всех зданий на сцене и отображение лучей с информацией о продолжительности инсоляции выбранной расчетной точки. Для этого нужно нажать кнопку "+ Добавить" (рис. 22).

Рисунок 22 - Кнопка "Добавить план"

Возможности данного блока (рис. 23):

• Настройка позиционирования камеры на здании или на центре сцены при создании листа;
• Выбор необходимого масштаба и формата листа;
• Автоматическое формирование таблицы, содержащей в себе информацию о продолжительности инсоляции расчетных точек.

Рисунок 23 - Настройка ситуационного плана

Рисунок 24 - Превью таблицы

Рисунок 25 - Превью ситуационного плана сцены

9. Формирование отчета

Конфигурация вашего отчёта готова! Нажимаем "Сформировать отчет" (рис. 26).

Рисунок 26 - Формирование отчета

Отчет можно сохранить в PDF. Файл будет скачан, без дальнейшей возможности редактирования.
