Установка параметров для расчета КЕО

---

Перед расчетом проверьте корректность Настроек проекта.

Основные настройки КЕО. Коэффициенты C_N, MF.

Во вкладке “Настройки” пользователь указывает номер административного района для расчета коэффициента C_N (его можно определить в документации), в котором находится объект, автоматически устанавливается коэффициент эксплуатации - МF. (при наведении на значок информации (справа от коэффициента), пользователь увидит подсказку, что обозначает данный коэффициент) (рис. 1).

Вводятся значения MF только для угла наклона светопропускающего материала к горизонту в пределах 76°-90° (Боковое КЕО).

Рисунок 1 - Основные настройки

Ниже - список всех зданий, загруженных в сервис (рис. 2).

Рисунок 2 - Список зданий

Общий коэффициент отражения фасада

Пользователю необходимо поочередно выбрать каждое здание, в дополнительно открывшейся вкладке указать для них ρ_ф - общий коэффициент отражения фасада (рис. 3).

Рисунок 3 - Настройка ρ_ф

Перед выбором коэффициента, необходимо задать его параметры. При нажатии на строку “Общ коэф отр фасада” появляется выбор “Редактирование”, пользователю необходимо нажатием открыть окно редактирования.

Открывается окно “Список Коэффициентов отражения фасада”. Здесь будут отображаться созданные пользователем варианты фасадов (рис. 4). При необходимости создания нового, пользователь нажимает на соответствующую кнопку (рис. 4).

Рисунок 4 - Создание нового ρ_ф

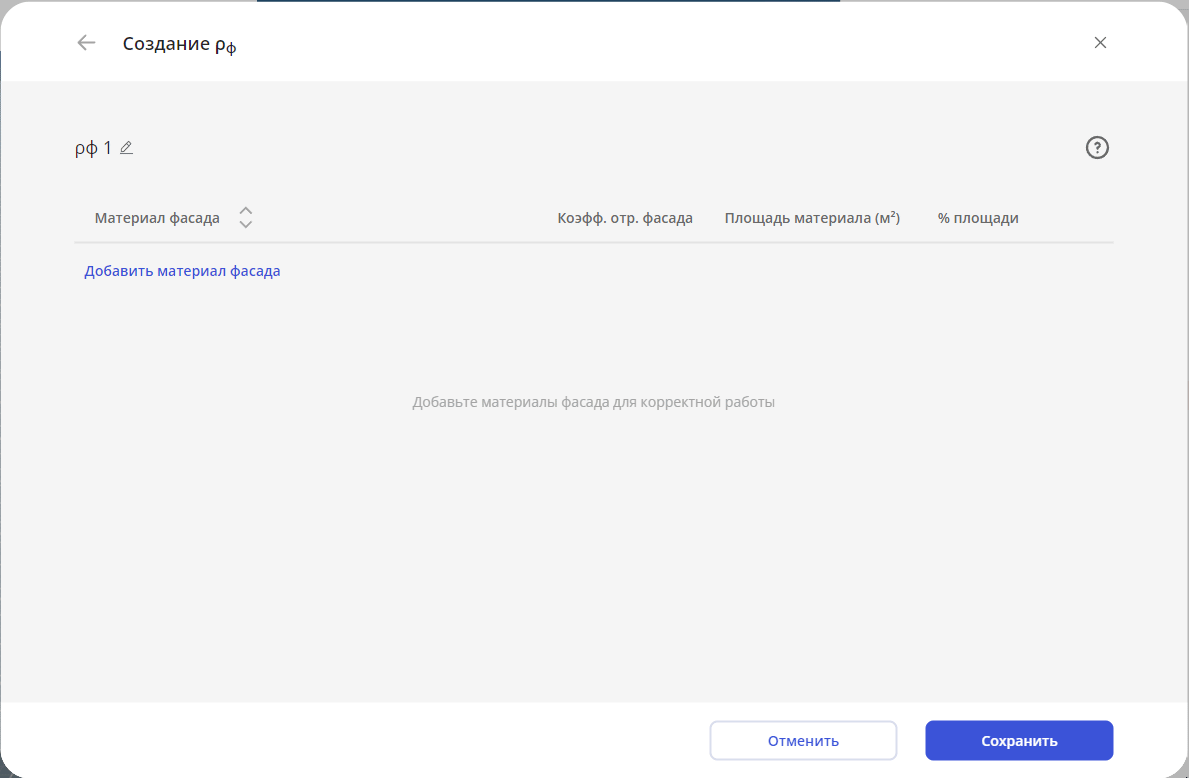

Далее пользователь выбирает “Добавить материал фасада” (рис. 5).

Рисунок 5 - Добавить материал фрагмента фасада

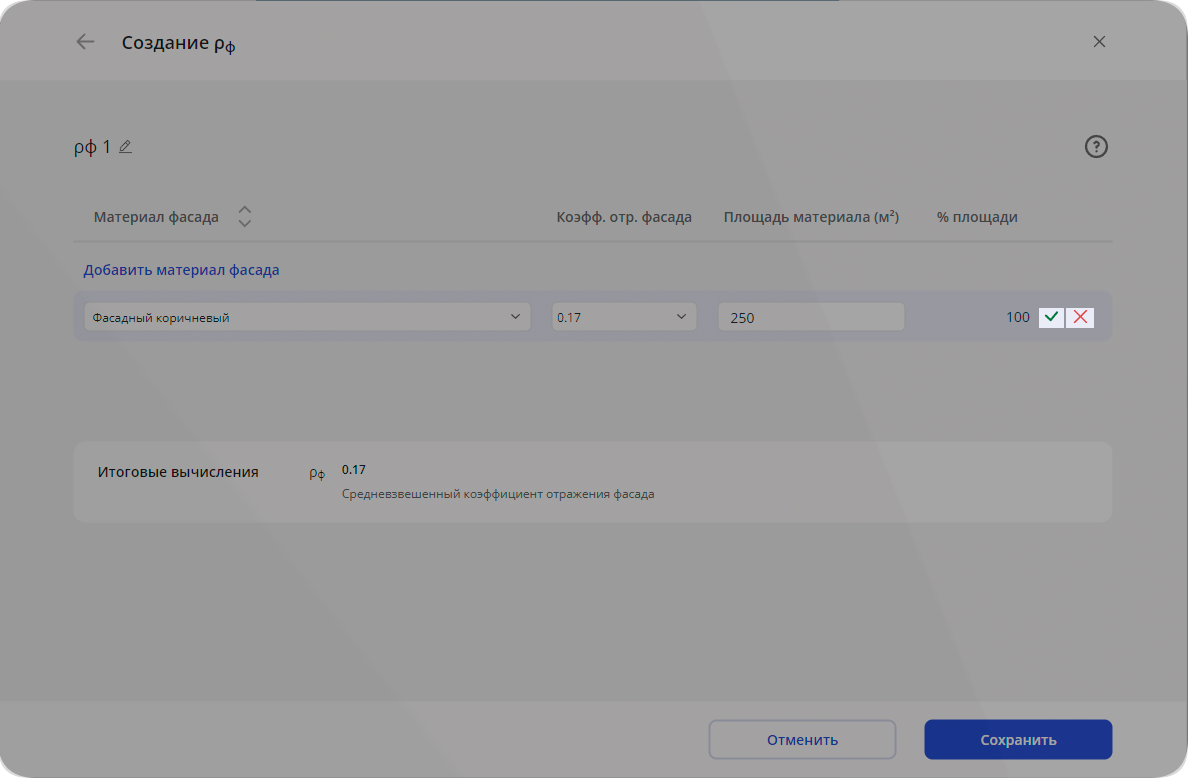

В строке, выбираем материал фрагмента фасада, соответствующий материалу затеняющего фасада здания. Также пользователю нужно выбрать коэффициент отражения фасада и ввести весовой коэффициент - площадь данного фрагмента в м. кв. (рис. 6).

База материалов заимствована из нормативной документации (СП 52, СП 367).

Рисунок 6 - Создание и настройка средневзвешенного коэффициента отражения фасада

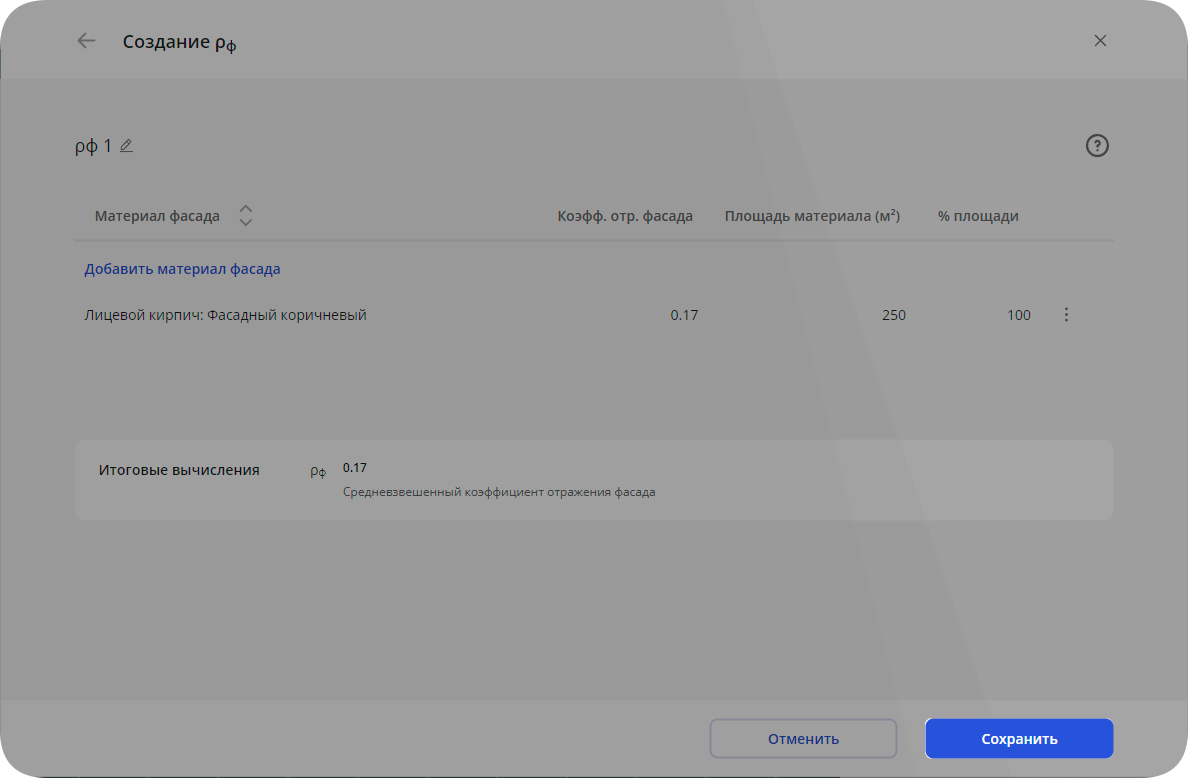

После ввода данных пользователь может сохранить созданный элемент фасада или отменить это действие (рис. 7). При необходимости, аналогичным образом добавляем дополнительные материалы. Итоговый коэффициент будет рассчитан автоматически.

Рисунок 7 - Сохранение настройки средневзвешенного коэффициента отражения фасада/отмена создания

Нажимаем на кнопку "Сохранить" в нижнем правом углу, вычисленный коэффициент сохранится автоматически (рис. 8).

Рисунок 8 - Сохранение средневзвешенного коэффициента отражения фасада

После сохранения коэффициента можно закрыть окно. В строке выбора пользователь выбирает созданный средневзвешенный коэффициент отражения фасада (рис. 9).

Рисунок 9 - Выбор значения средневзвешенного коэффициента отражения фасада

Назначение коэффициентов τ

Ниже, в этом же окне, показан список типов окон, спроектированных в программе Revit, для каждого из них нужно указать значения коэффициентов, которые влияют на уровень пропускания света в различных конструкциях (рис. 10), все значения можно определить в документации.

Коэффициенты можно вводить сразу для нескольких типов окон с помощью мультиселекта. Чтобы это сделать зажимаем "ctrl", снять выделение с окна можно так же при зажатом "ctrl". Чтобы выделить диапазон, зажимаем "shift".

При выделении, соответствующие типы окон подсвечиваются в сцене.

Рисунок 10 - Выбор коэффициентов пропускания света

Коэффициенты τ настраиваются для всех витражей в проекте одновременно (рис. 11).

Рисунок 11 - Выбор коэффициентов пропускания света для витражей

Коэффициент τ₁

τ₁ - остекление. Пользователь выбирает тип остекления (формула окна), для каждого типа окна доступен один или несколько вариантов коэффициента, нужно выбрать его самостоятельно.

Также при отсутствии вашего типа остекления в нормативной базе, можно создать формулу остекления через "Редактирование".

Нажимаем "Создать формулу остекления". (рис. 12) Активируется строка редактирования.

Рисунок 12 - Создание формулы окна

Вводим название формулы, при необходимости подгружаем сертификат. Нажимаем на "добавить" и вписываем соответствующие вашему типу остекления показатели. (рис. 13)

Рисунок 13 - Создание формулы окна

Для сохранения нажимаем зеленую галочку (рис. 14).
Теперь созданный вами коэффициент можно выбрать в общем выпадающем списке.

Рисунок 14 - Сохранение формулы окна

Коэффициент τ₂

Для окон

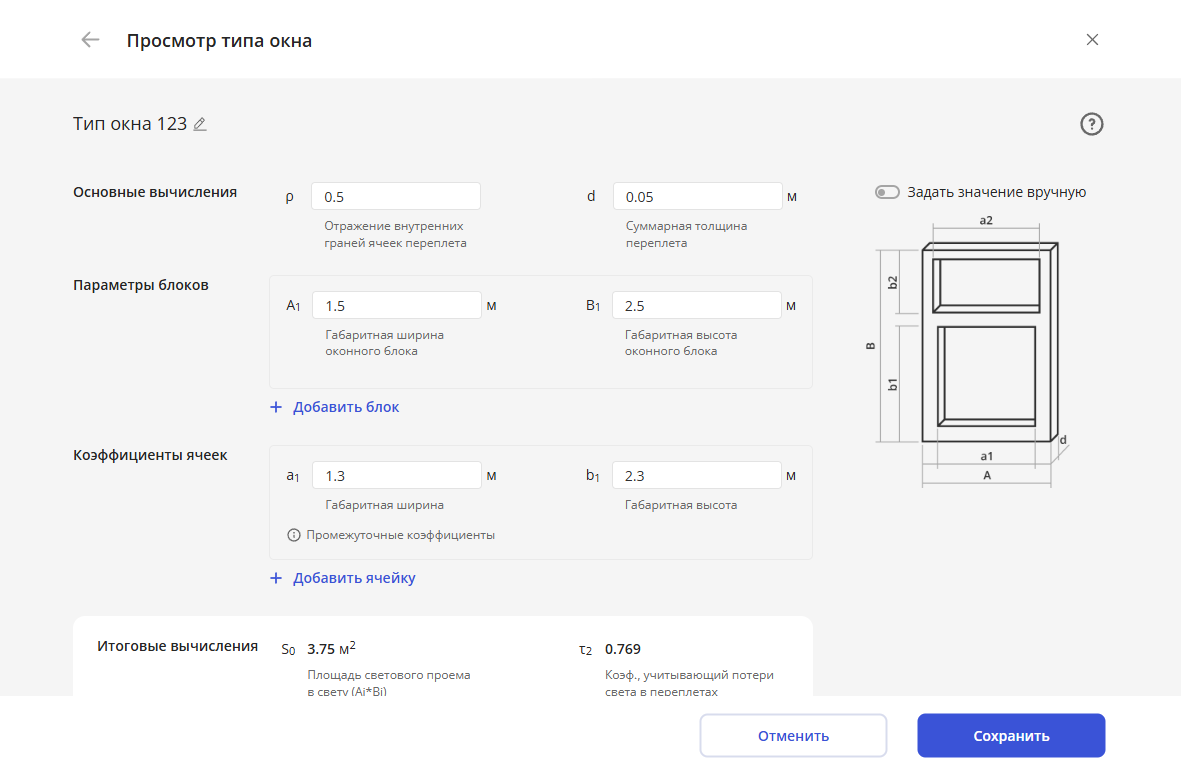

τ₂ - переплет. Необходимо создать тип переплета для расчета коэффициента. В строке выбора переплета пользователь нажимает вариант на "Редактирование". Открывается окно редактирования, нажимаем “Создать тип окна” (рис. 15). Открывается калькулятор расчета коэффициента. Вбиваются габаритные значения в необходимую ячейку, указывается название. Габариты окон указываются в метрах (рис. 16).

Рисунок 15 - Окно создания коэффициента τ₂

Рисунок 16 - Калькулятор создания коэффициента τ₂

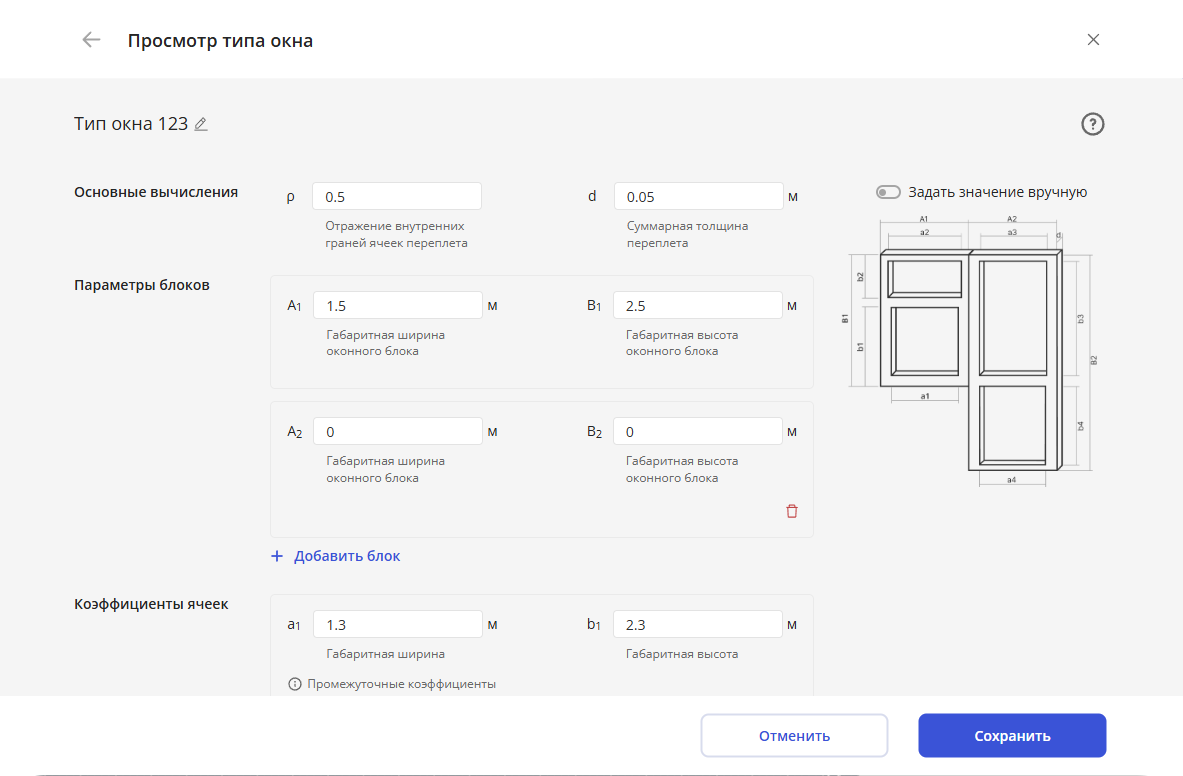

При нажатии клавиши "Добавить блок" вы сможете указать габариты балконного проема (рис. 17).

Рисунок 17 - Настройка габаритов балконного проема

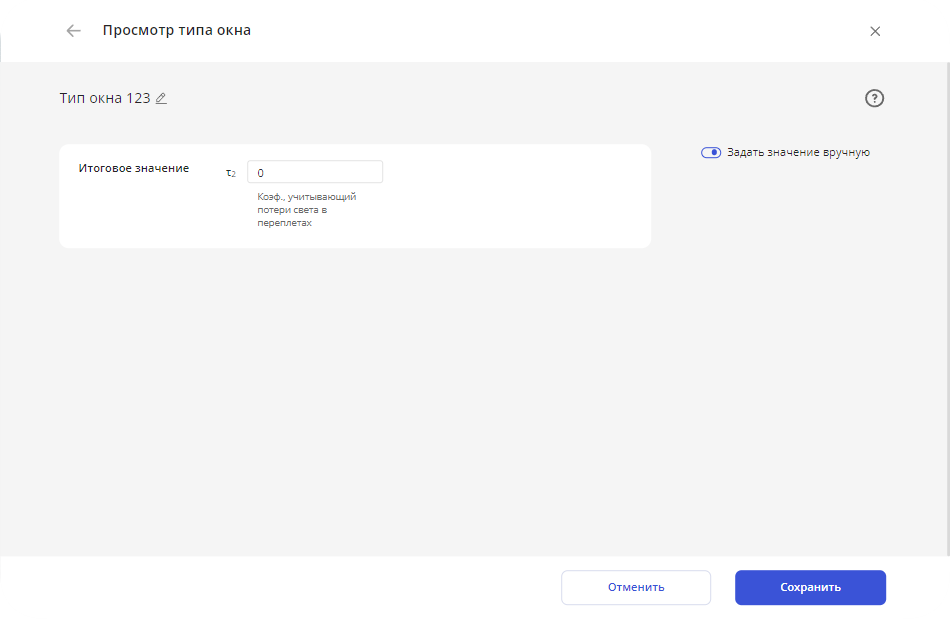

При нажатии клавиши "Задать значение вручную" пользователь может ввести значение τ₂ из списка СП 367.1325800.2017 Изм.2 табл. А.19 (рис. 18).

Рисунок 18 - Ручное задание τ₂

В правой нижней части окна можно сохранить или отменить создание.

Для витражей

τ₂ - при выгрузке модели сервис автоматически определяет габариты витража, площадь импостов, поэтому необходимо задать только коэффициент отражения переплёта p. Его значение вводится вручную в зависимости от материала.

Рисунок 19 - Коэффициент p для витража

Если не ввести коэффициент p и запустить расчет, то на экране появится предупреждение (рис. 20).

Рисунок 20 - Предупреждение

Коэффициенты τ₃, τ₄, τ₅

τ₃ - несущие конструкции. При боковом освещении τ₃=1;
τ₄ - затеняющие конструкции. Пользователь также указывает, какие конструкции соответствуют выбранному типу окна. По умолчанию коэффициент равен 1;
τ₅ - наличие или отсутствие защитной сетки. По умолчанию коэффициент равен 1.

Пользователь проделывает эти действия для каждого типа окна, а далее для всех зданий. Мультиселект позволяет задавать τ сразу для нескольких типов окон. На рисунке выделено 3 типа окна. Они подсвечиваются синим цветом.

После того как выставлены все коэффициенты, можно закрыть поле настроек коэффициентов здания с помощью кнопки "Применить" (рис. 21).

Рисунок 21 - Применение настроек коэффициентов

ρ_ср - средневзвешенный коэффициент отражения внутренних поверхностей помещения;

По СП 52.13330.2016, п. 5.10 для жилых и общественных зданий расчётное значение коэффициента следует применять 0,55.

Во вкладке Помещения пользователь может создать с помощью калькулятора свой коэффициент отражения материала помещения.

Для создания коэффициента перейдите в Редактирование(рис. 22). Нажмите на кнопку Создать коэффициент отражения внутренних поверхностей помещения (рис. 23).

Рисунок 22 - Создание коэффициента

Рисунок 23 - Создание коэффициента

Введите площадь, которую данный материал занимает и выберите из списка материал. Если в проекте используется несколько материалов, их также можно указать, нажав кнопку Добавить.(рис. 24)

Рисунок 24 - Добавление материалов

Также пользователь может настроить для каждого помещения свой коэффициент ρ_ср. В списке выберите помещение и в появившемся сбоку всплывающем окне задайте ρ_ср.

Рисунок 25 - Создание ρ_ср для помещений

Коэффициент К

Сервис автоматически производит расчёт данного коэффициента, значения выводятся в отчёт для каждого помещения. Размеры балконов/лоджий «подтягиваются» из квартирографии при экспорте.

Выбор объектов

Выбор объекта для расчета происходит через дерево объектов. Во вкладке “Дерево объекта” (рис. 26) можно выбрать как все здания, сразу так и отдельный этаж, квартиру или помещение.

Рисунок 26 - Дерево объектов

Настройка положения расчетной точки КЕО

Для корректного расчета КЕО необходимо задать каждому помещению свой тип. Настройка типов помещения в сервисе производится автоматически (в соответствии с существующей базой словарей). Также есть возможность создать свои словари с необходимыми параметрами.

Во вкладке КЕО выбираем здание, в котором находится нужное помещение (рис. 27).

Рисунок 27 - Выбор здания

Переходим во вкладку Помещения (рис. 28).

Рисунок 28 - Вкладка помещения

В этом окне отображаются этажи и помещения, относящиеся к ним. Помещения в сцене автоматически распределяются на 3 категории (рис. 29).

Рисунок 29 - Категории помещений

- Тип не указан (например, в автоматическом подборе словаря, определении границ помещения);
- Нужно выбрать тип (например, необходимо произвести выбор между несколькими словарями для указания типа помещения);
- Тип указан . (тип автоматически определился в соответствии с системным/пользовательским словарем).

При нажатии на категорию можно увидеть все определенные к ней помещения.

Изучить системные словари (созданные в соответствии с действующей нормативной документацией) или создать пользовательские можно через опциональное меню, которое открывается нажатием кнопки "Словари" (рис. 30).

Рисунок 30 - Кнопка "Словари"

В открывшемся окне список системных словарей. (рис. 31)

Рисунок 31 - Список словарей

Нажимаем на 3 точки. Пользователь может открыть интересующий его системный словарь и изучить его параметры (рис. 32).

Рисунок 32 - Кнопка "Открыть"

Открывается меню просмотра словаря (рис. 33). Напротив наименования помещения прописаны параметры положения расчетной точки в соответствии с нормативной базой.

Рисунок 33 - Просмотр словаря

Нажмем на стрелку в столбце "Имя". (рис. 34)

Рисунок 34 - Переход к списку имен

В открывшемся меню перечислены имена, при использовании которых в проекте, помещение автоматически будет определено к соответствующему типу сервисом (рис. 35).

Этот список можно пополнить, обратившись в техническую поддержку.

Рисунок 35 - Просмотр имен для типа помещения

Вернемся в "Список словарей". Создадим пользовательский словарь. Для этого нужно нажать на кнопку "+ Добавить словарь" (рис. 36).

Рисунок 36 - Кнопка "Добавить словарь"

В пустой строке вбиваем название пользовательского словаря. Для создания нажимаем на зеленую галочку (рис. 37).

Рисунок 37 - Создание словаря

Новый словарь сохранится и отобразится в списке после системных. Для его редактирования нажмем 3 точки и "Открыть" (рис. 38).

Рисунок 38 - Кнопка "Открыть"

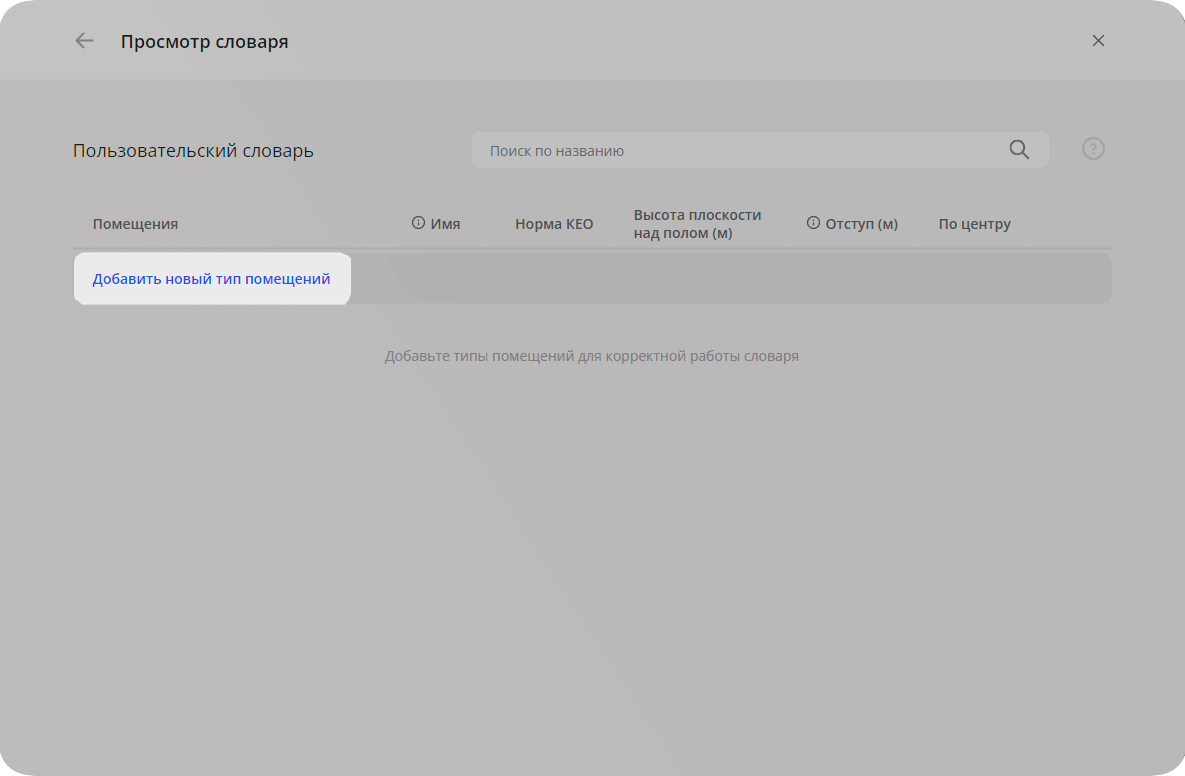

Нажимаем "Добавить новый тип помещения" (рис. 39).

Рисунок 39 - Кнопка "Добавить новый тип помещения"

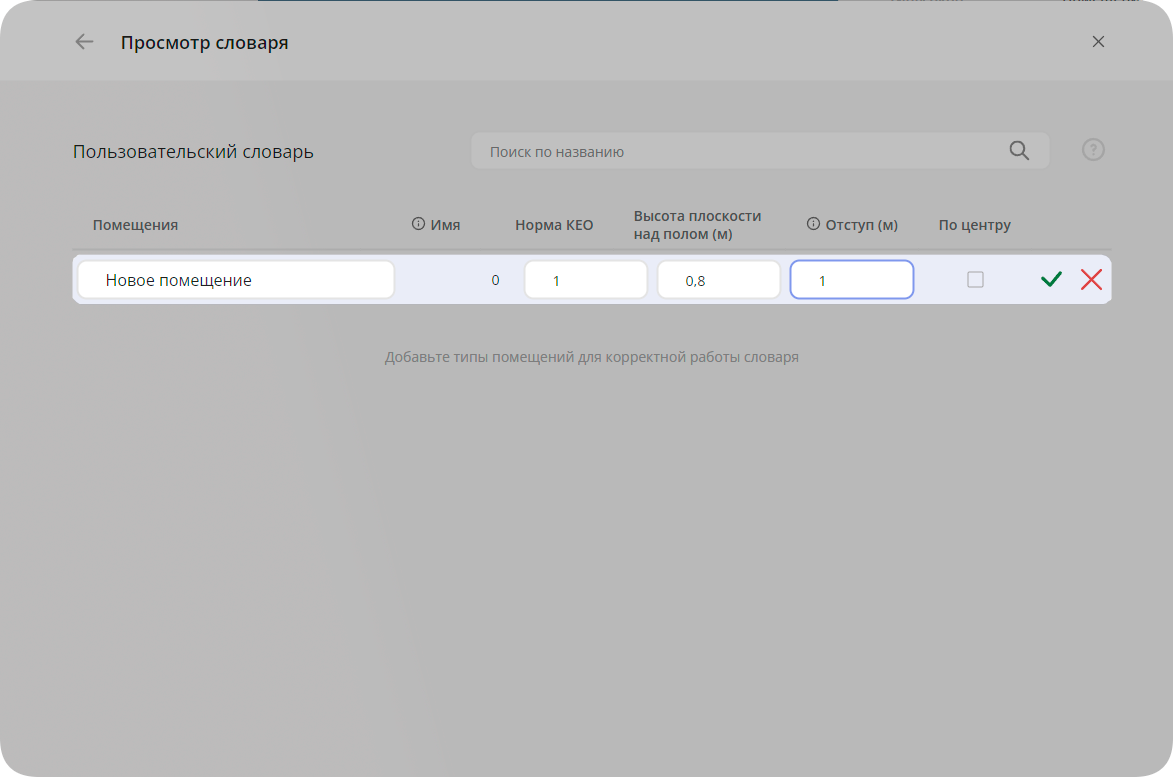

Вводим соответствующие типу помещения нормативные показатели (рис. 40).

Рисунок 40 - Редактирование словаря

Откроем редактор имен, щелкнув на стрелку в одноименном столбце (рис. 41).

Рисунок 41 - Переход к списку имен

Нажимаем кнопку "Добавить новое имя" (рис. 42).

Рисунок 42 - Кнопка "Добавить новое имя"

В строке вбиваем имя помещения, используемое в проекте. Нажимаем на зеленую галочку для сохранения (рис. 43). Аналогично добавляем потенциально возможные вариации имен для редактируемого типа помещения.

Рисунок 43 - Создание имени

Созданные для типа помещения имена отобразятся в виде списка (рис. 44).

Рисунок 44 - Список имен

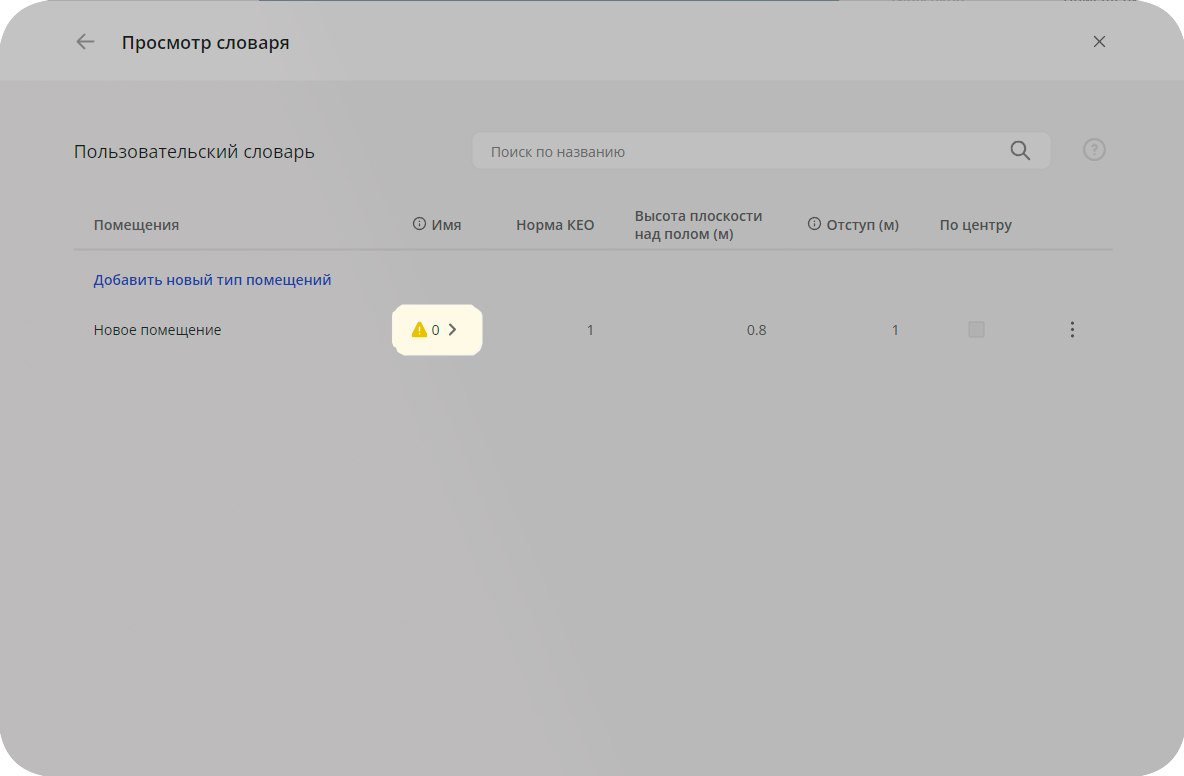

Вернемся в режим просмотра словаря (нажатием на стрелку в верхнем левом углу). Количество созданных имен отобразится в столбце "Имя". Впоследствии этот список можно дополнять. Нажимаем крестик в правом верхнем углу, для выхода из меню редактирования.

Рисунок 45 - Отображение созданных имен

При корректном создании словарей, над иконкой появится красная точка (рис. 46) которая будет означать наличие изменений. Чтобы их применить, нажимаем на кнопку "синхронизировать" (рис. 46). После синхронизации, к соответствующим помещениям будут применены настройки словаря.

Рисунок 46 - Кнопка "Синхронизировать со словарями" во вкладке "Помещения"
