Настройки и расчёт

Перед расчетом проверьте корректность Общих настроек проекта.

Выбор расчётных объектов​

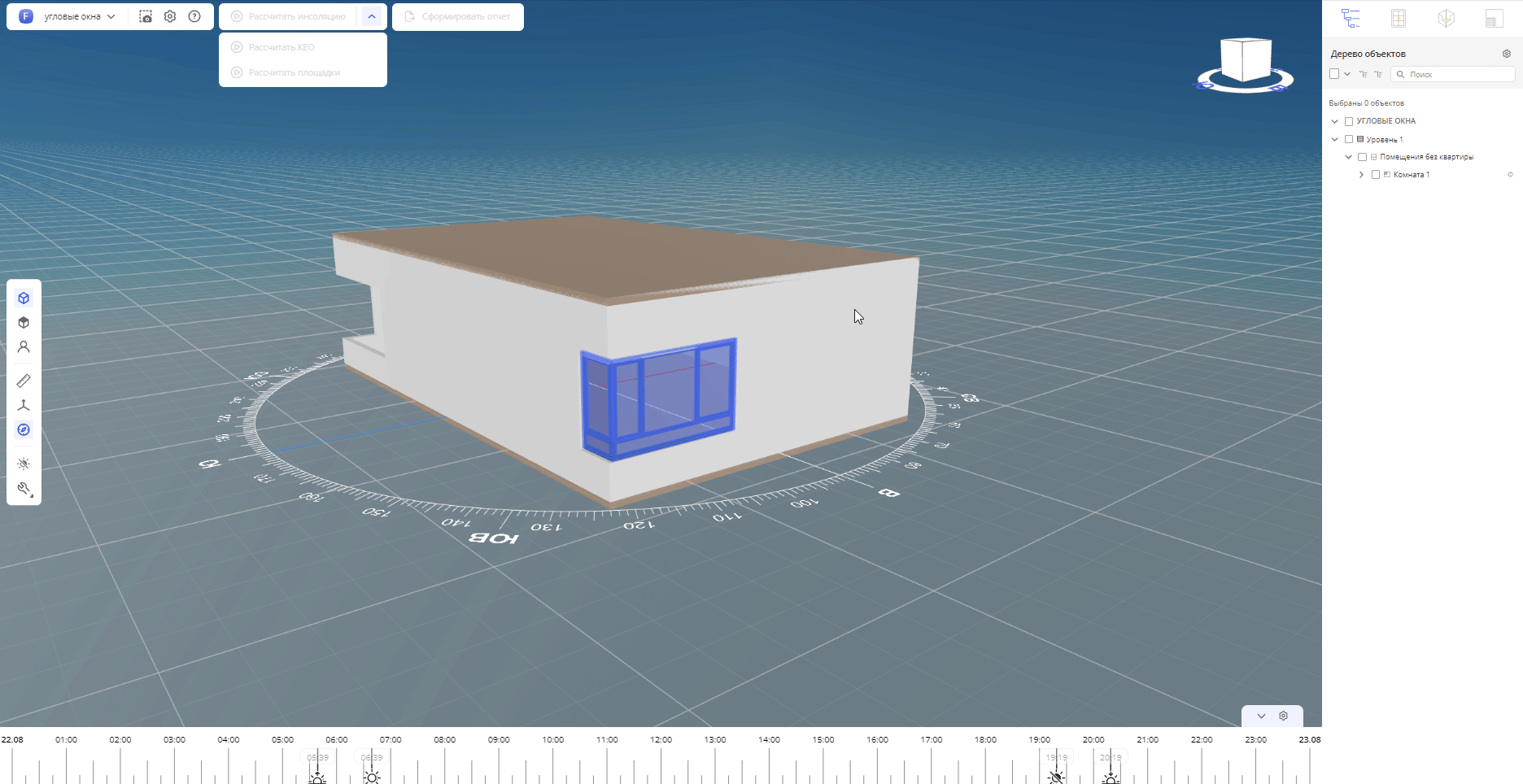

Дерево объектов содержит здания, уровни (этажи), квартиры, помещения и окна. Панель навигации по дереву объектов включает: поиск, кнопки свернуть и развернуть все. Для расчета инсоляции необходимо выбрать объекты для расчета автоматически или вручную, пользуясь чекбоксами в дереве объектов. (рис.33)

Рисунок 33 - Панель навигацииРисунок 33 - Панель навигации

Расчетной единицей может являться здание, этаж, квартира, помещение, окно.

Для корректного расчета инсоляции необходимо заполнить настройки. Для этого перейдите во вкладку “Инсоляция”, которая содержит подразделы "Настройки" и "Результаты".

Настройки инсоляции​

Рисунок 34 - Настройки инсоляцииРисунок 34 - Настройки инсоляции

В режиме автозаполнения (рис.34) укажите местоположение, открыв карту нажатием кнопки “Указать место” (рис.35). Можно вписать точный адрес в строку поиска, либо перенести точку вручную. Данные для расчета будут заполнены автоматически.

Рисунок 35 - Настройка местоположенияРисунок 35 - Настройка местоположения

В случае, когда местоположение не содержит данные о городе вы увидите надпись (рис. 36):

Рисунок 36 - УведомлениеРисунок 36 - Уведомление

Заполнить это поле можно нажав на ссылку.

Последующие строки заполняются автоматически в соответствии с СанПиН 1.2.3685 - 21 «Гигиенические нормативы и требования к обеспечению безопасности и (или) безвредности для человека факторов среды обитания» (рис.37).

Рисунок 37 - Автоматически сформированные настройкиРисунок 37 - Автоматически сформированные настройки

При выборе ручного режима, программа выдаст предупреждение (рис. 38):

Рисунок 38 - ПредупреждениеРисунок 38 - Предупреждение
Важно

В отчете будет пометка, о том, что данные введены произвольно и необходима их проверка на соответствие СанПиН 1.2.3685 - 21.

Заполняем все поля в соответствии с нормативом, либо вводим произвольные параметры. В нижней части командной модели есть опция “Возврат точки”. При включении активируется функционал перемещения расчетной точки на подоконник при условии, что она в связи с особенностям геометрии переместилась за пределы светопроема.

Если же мы отключаем возврат, то можем сами назначить допустимую высоту смещения точки по горизонтали.

Высота подоконника, определяет значение, на которое можно поднимать расчетную точку относительно подоконника (метры)

Расчет инсоляции​

Убедившись в корректности введенных настроек, можем приступать к расчету инсоляции.

Нажимаем “Рассчитать Инсоляцию” (рис. 39).

Рисунок 39 - Кнопка Рассчитать инсоляциюРисунок 39 - Кнопка Рассчитать инсоляцию

Происходит загрузка модели, ее предварительная обработка, поиск расчётных точек, инсолирование выбранных объектов. Ход расчета отображается в верхней панели. Когда расчёт будет завершён, в нижнем правом углу всплывёт соответствующее уведомление с активной ссылкой на просмотр результатов (рис. 40).

Рисунок 40 - Уведомление об окончании расчетаРисунок 40 - Уведомление об окончании расчета

Сервис Altec Insolations использует местное время - это время, измеренное на данном географическом меридиане.
