Подготовка модели. Требования к ней

---

Откройте модель в Revit, перейдите на вкладку Formit Exporter. Во вкладке Formit Exporter пользователь видит две кнопки “Экспортер” и “Создать вид” (рис. 1).

Рисунок 1 - Кнопки экспортера

Для корректных расчетов необходимо, чтобы на виде отображались основные конструкции здания и другие элементы, влияющие на расчет. Экспорту подлежат только видимые элементы текущего 3D-вида. Вид можно настроить автоматически, либо вручную.

Автоматическая настройка вида

Нажмите кнопку “Создать вид”.

Для автоматической настройки категорий можно воспользоваться кнопкой создания преднастроенного вида “Создать вид” на верхней панели. В проекте появится новый вид, именуемый “Formit_Export View” в диспетчере проекта. После вы получите оптимально настроенный 3D-вид, на котором остаются категории, влияющие на инсоляцию. Исключение "лишних" категорий позволяет сделать модель легче, ускорить её экспорт и скорость расчетов в сервисе.

Важно

Оптимальная настройка уровня детализации в Revit - "Средний". Иногда в сцене присутствуют высокодетализированные элементы (большое количество полигонов, которые могут существенно замедлить экспорт или привести к ошибкам). Такие элементы желательно скрыть при экспорте.

Ручная настройка вида

При ручной настройке обязательными к экспорту являются:

• Балочные системы
• Витражные системы
• Двери
• Импосты витража
• Каркас несущий
• Колонны
• Крыши
• Несущие колонны
• Обобщенные модели
• Окна
• Панели витража
• Перекрытия
• Потолки
• Стены
• Фермы
• Части
• Соединение несущих конструкций

Общие требования к модели.

Также для верности расчета важна правильная ориентация информационной модели. Окружающая застройка может представлять собой упрощенные модели зданий - объёмы с истинными габаритами, рассматриваемые как градостроительные затеняющие объекты и шумозащитные препятствия.

Должна быть настроена квартирография. (ADSK, AltecSystems, либо ваша квартирография). В случае ее отсутствия инсоляция будет рассчитана, но без группировки светопроемов по квартирам, помещениям. Следовательно, сервис не сможет сделать корректный вывод о соблюдении нормативных требований.

Требования к жилым зданиям:

Помещения объединены в квартиры и имеют свой уникальный номер, также они идентифицированы на жилые и нежилые.

Требования к общественным зданиям:

Помещения должны быть проименованы.

Требования к семейству окон:

Инсолируемому окну должна быть назначена категория "Окно". В семействе должны быть назначены подкатегории "Остекление" (рис. 2) и "Каркас/Импост" (рис. 3) - по ним ищется расчетная точка. Угловое окно должно быть единым семейством в Revit (рис. 4).

Рисунок 2 - Подкатегория: Остекление

Рисунок 3 - Подкатегория: Каркас/Импост

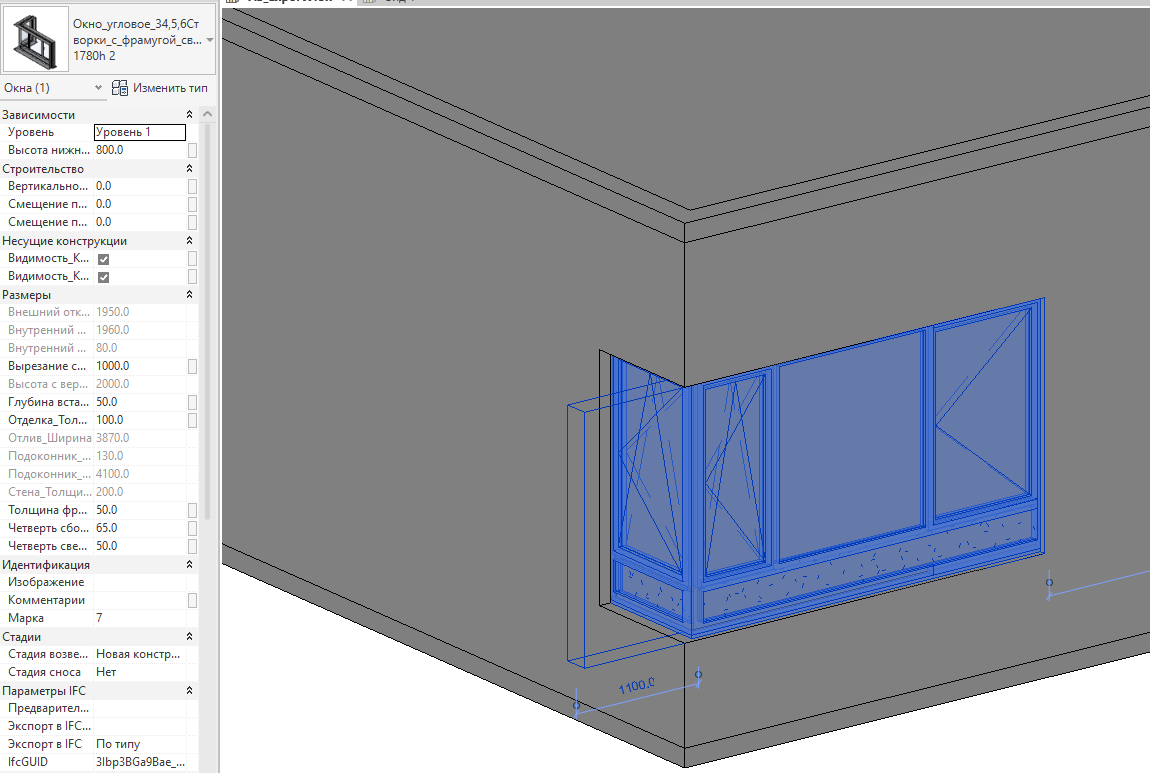

Рисунок 4 - Угловое окно

Требования к витражам:

Расчёт витражей возможен при наличии заданных помещений в модели Revit. Рассчитываемые витражи могут быть, как растянуты на одно помещение, так и растянуты на несколько помещений/этажей.

Высота заданного в Revit помещения должна соответствовать геометрической высоте помещения без учёта перекрытия. При несоблюдении - витраж не определится в сервисе, как доступный к расчету.

Площадки

Построение площадки

Площадка строится системным семейством “Перекрытие” в Revit. (рис. 5)

Рисунок 5 - Инструмент Перекрытие

Для того чтобы сервис понимал, что является площадкой, необходимо в параметр “Группа модели” или "Модель" (Revit 25) (рис. 6) ввести название “Площадка” и в параметр “Марка” (рис. 7) ввести наименование площадки, которое будет отображаться в сервисе.

Рисунок 6 - Группа модели

Рисунок 7 - Параметр Марка

Важно

В сервис экспортируются все площадки, расположенные на виде и имеющие заполненные параметры “Группа модели” и “Марка”. Можно выстраивать рельеф. Сервис будет воспринимать, как затеняющий объект.

Базовая точка:

При работе с сервисом, необходимо проверить модель на настройку Базовой точки модели. -Чтобы её проверить в Revit, откройте вкладку «Вид» панель «Графика» («Видимость/Графика»). На вкладке «Категории модели» диалогового окна «Переопределения видимости/графики» с помощью прокрутки найдите категорию «Генплан» и разверните ее. Чтобы отобразить базовую точку проекта, установите флажок «Базовая точка проекта».

После создания 3D-вида, можно приступать к экспорту.
